Z1933-普通车床主传动系统的设计 下载积分:50 资料编号: Z1933

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: Z1933
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

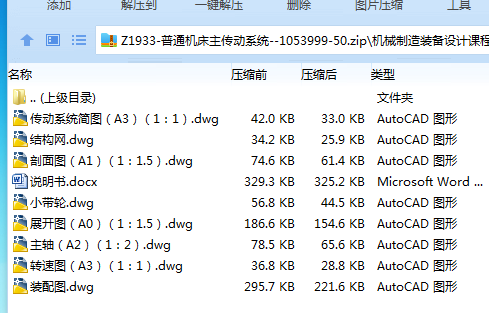

Word版说明书1份,共28页,约8100字

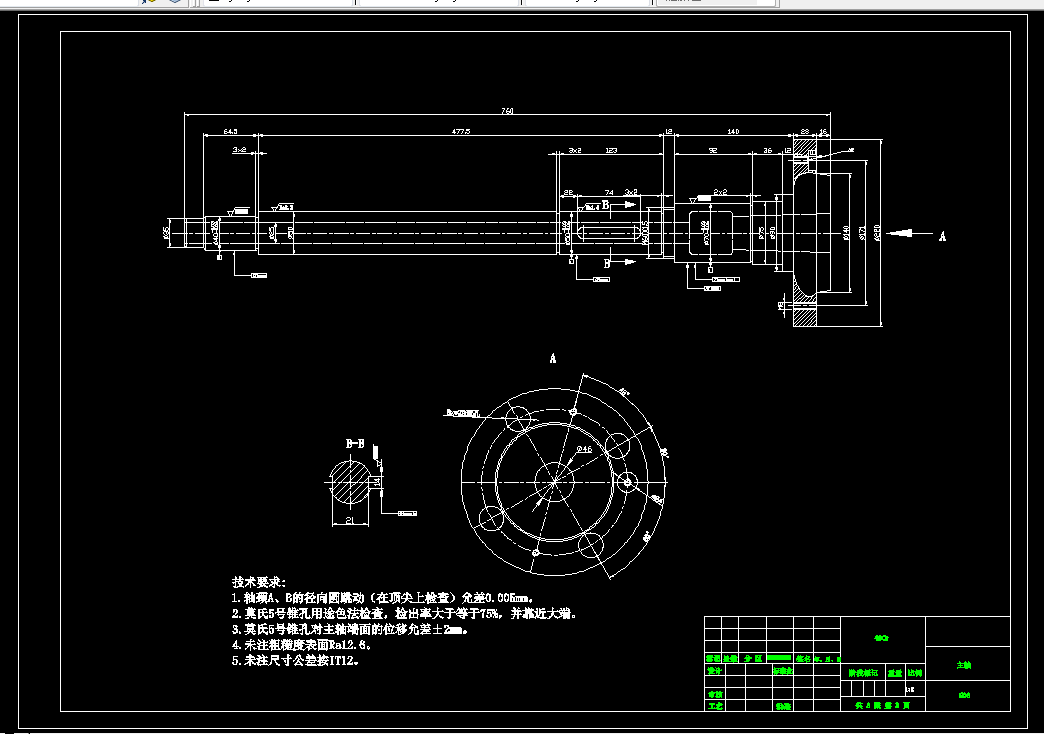

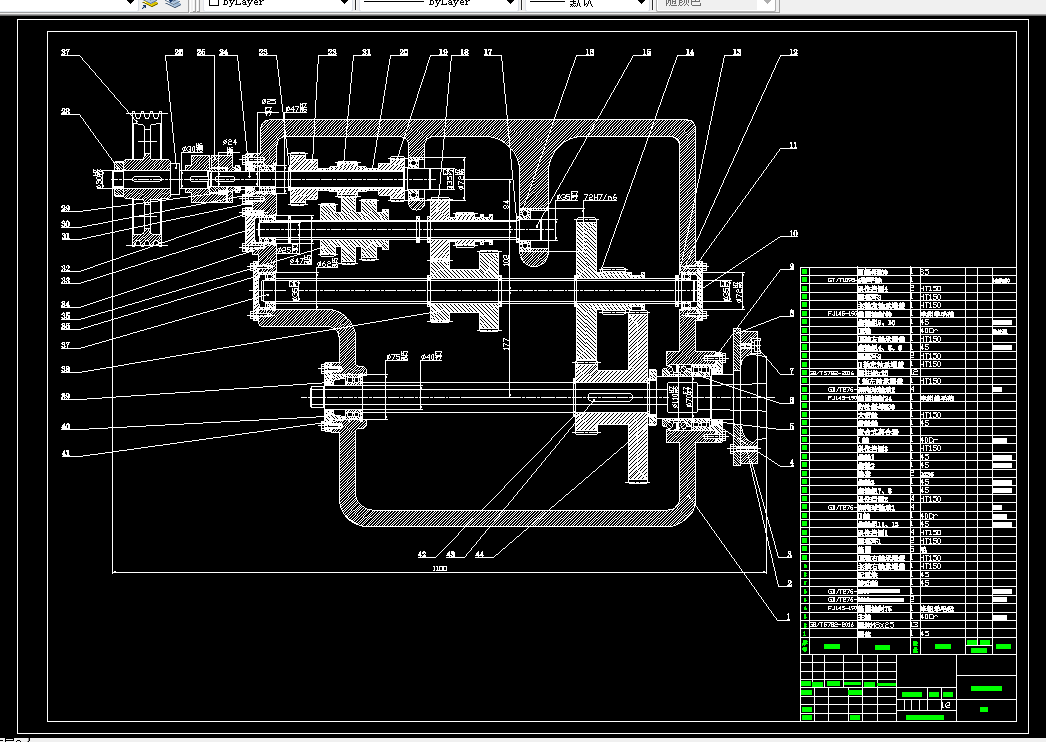

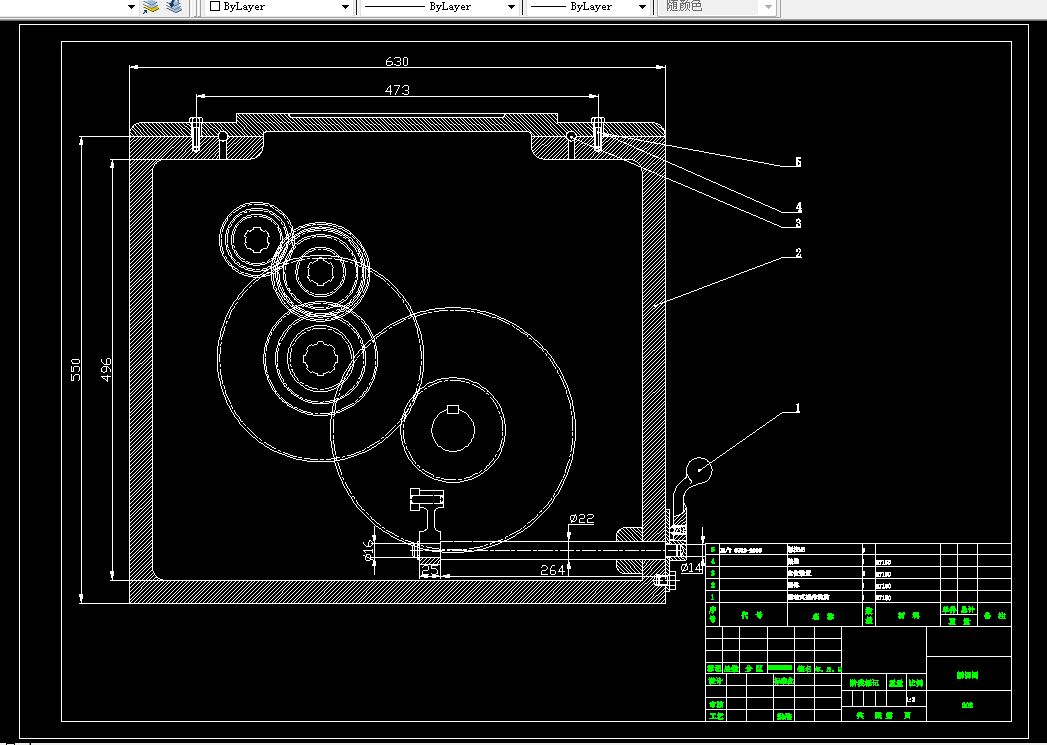

CAD图纸,共5张

最低转速40 1.41 Z=12


目录

引 言 1

第一章 普通机床主传动系统运动设计 2

1.1运动参数 2

1.2拟定结构式 2

1.3绘制转速图 3

1.4确定计算转速 3

1.5确定齿轮齿数 4

1.6验算主轴转速误差 5

1.7绘制传动系统图 6

第二章 普通机床主传动系统动力设计 7

2.1动力参数 7

2.2各轴的功率 8

第三章 普通机床主传动系统结构方案设计 9

3.1确定主轴支承轴颈尺寸 9

3.2估算传动轴直径 9

3.3验算轴弯曲刚度 10

3.4验算花键的挤压应力 11

3.5主轴组件设计 12

3.6估算传动齿轮模数 14

3.7齿轮校核—验算齿轮模数 16

3.8 V带的选型 18

3.8.1已知条件和设计内容 18

3.8.2设计计算步骤 18

3.9确定带轮的基准直径D1、D2并验算带速v 19

3.10计算带的根数z 20

3.11其他部件简述 23

总结 25

参考文献 26
