KF732-盖板冲压模具设计【含UG三维图】 下载积分：240　资料编号： KF732

作品包括:

Word版设计说明书1份

CAD版本图纸，共29张

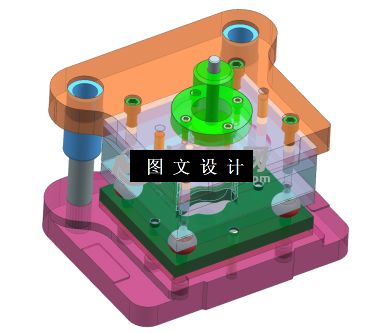

UG三维图2套

摘要

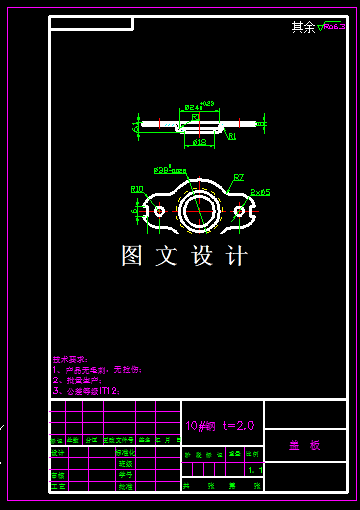

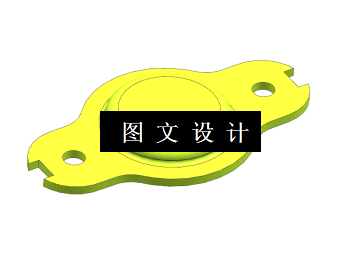

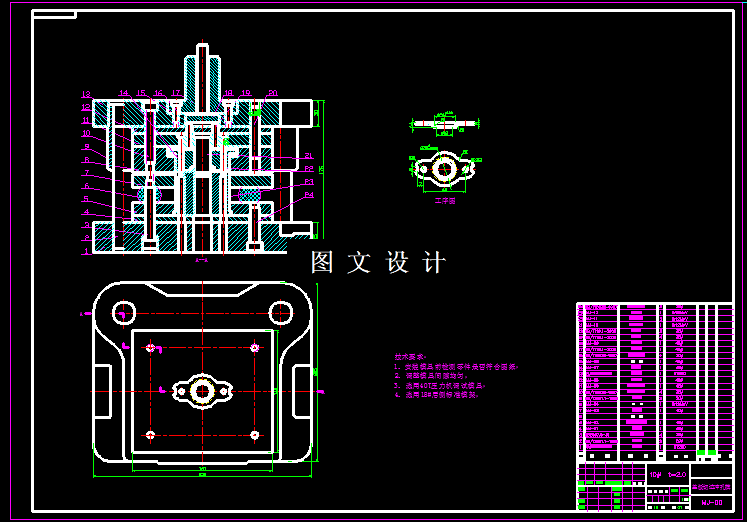

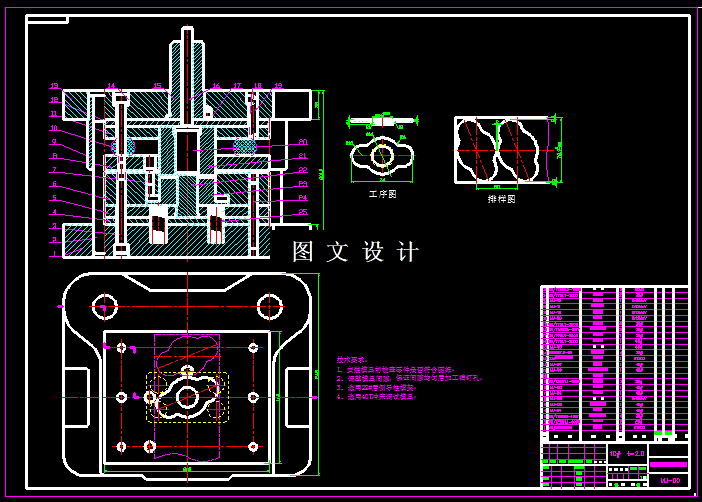

该零件，外形比较复杂，中间有个凸台，可以采用拉深工艺实现，但是，拉深之后的形状，需要通过整体切边冲孔，采用实现四周的形状，因此需要通过详细计算才能获得模具设计的相关数据，本次设计就是针对这个形状，编制设计计算过程，绘制模具2D图和3D图。
