KF778-汽轮机支架冲压落料模设计 下载积分：60　资料编号： KF778

作品包括:

Word版设计说明书1份

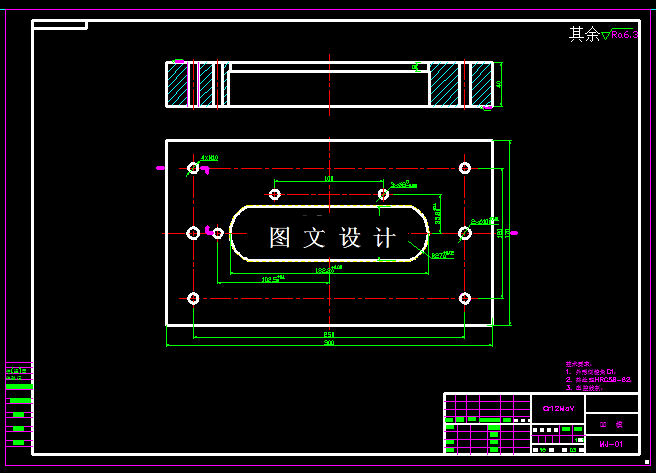

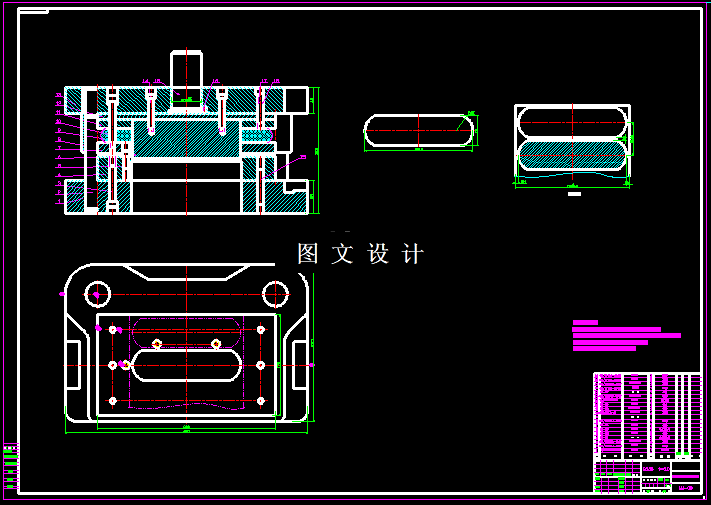

CAD版本图纸，共5张

摘要

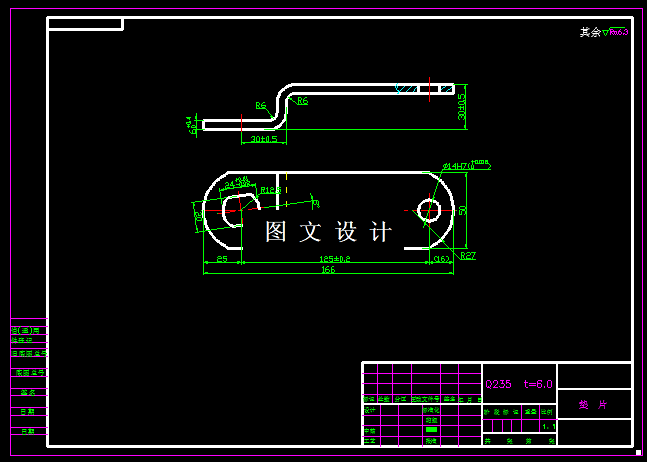

本次设计设的零件，材料厚度比较大，是6mm，工件成Z形，产品上有1个直径φ14mm的孔，一个异形孔，都是在工件的平面上，对弯曲部分没有任何的影响，在冲压过程中，此孔位置精度要求不高，完全可以弯曲之前冲出来，且孔边到外形的最小距离为9mm，小于2t=12mm，所以外形落料和两个孔需要分开冲裁，才能符合要求，本次设计只设计其中的落料模。
