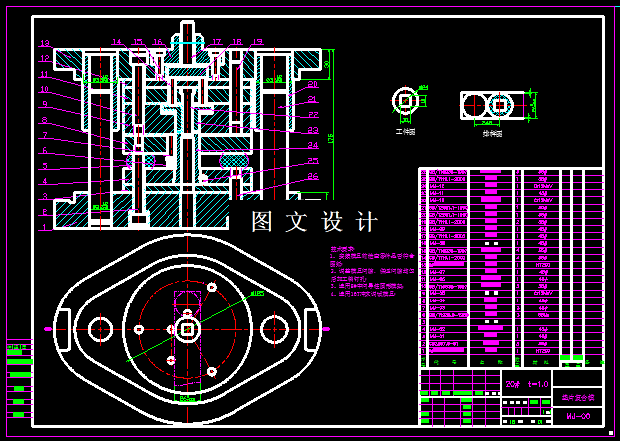

KF793-外圆内方垫片复合模设计【含UG三维图】 下载积分：150　资料编号： KF793

作品包括:

Word版设计说明书1份

CAD版本图纸，共16张

UG三维图一套

摘要

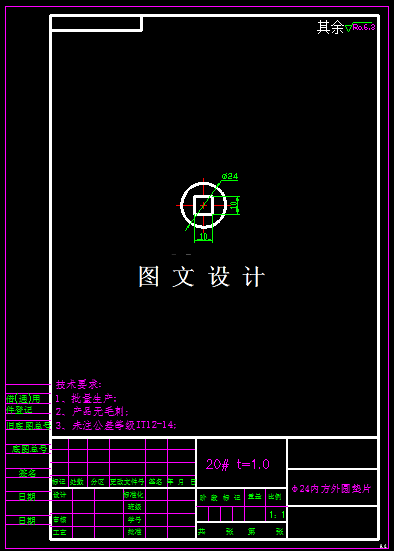

产品所用的材料为20#钢，属于普通碳素钢，其力学性能如下： =280～400MPa, =360～510MPa,外形尺寸较小，且对称，孔到边的距离为12-7.07=4.93mm，远大于两倍的材料厚度，根据资料可查，本次课题设计复合模或者级进模，均可以，本次选择复合模。
