KF956-铰链冲压模具设计（3套模具） 下载积分：240　资料编号： KF956

作品包括:

Word版设计说明书1份

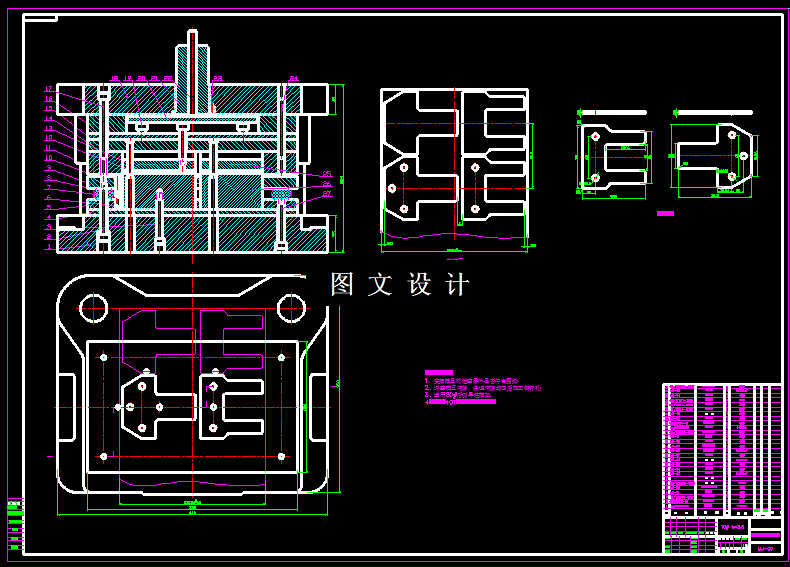

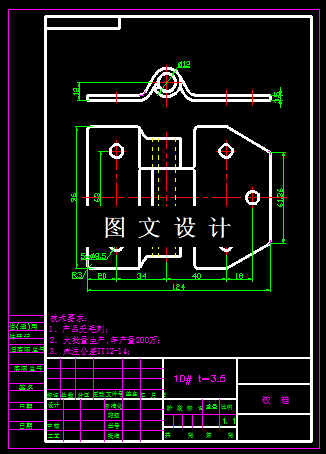

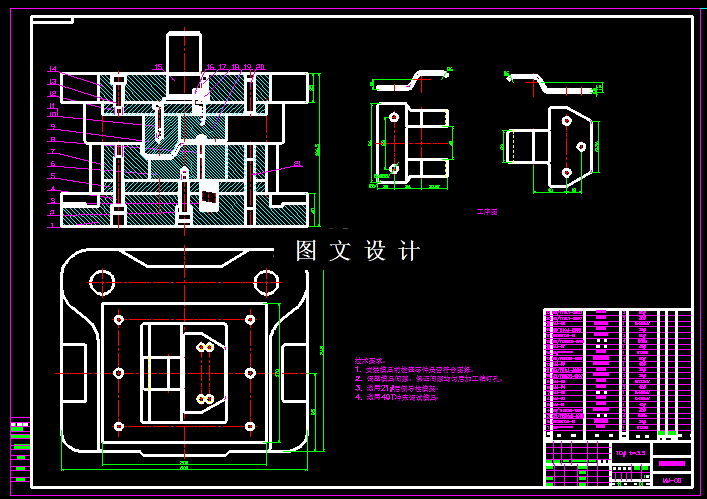

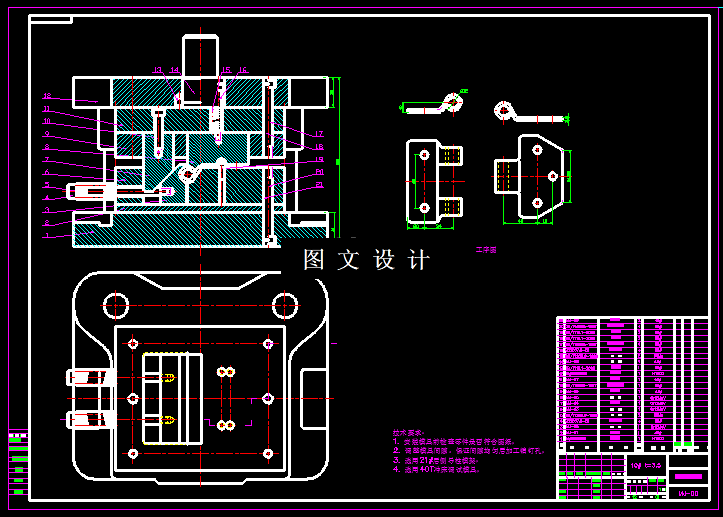

CAD版本图纸，共33张

摘要

从产品形状看，此产品为两个部分组成，中间部分采用卷圆工艺，中间可以插圆柱销，达到自由转动的目的，此两个产品都需要卷圆工序，由于产品卷圆之前必须要先预弯，所以卷圆，预弯这两个工序少不了，产品外形尺寸有要求，还有弯曲，冲孔等，所以必然要做落料和冲孔，因此落料和冲孔可以做复合模，然后预弯，卷圆，最后弯曲，如此3副模具。
