KF958-弹簧卡圈冲压模具设计（3套模具） 下载积分：240　资料编号： KF958

作品包括:

Word版设计说明书1份

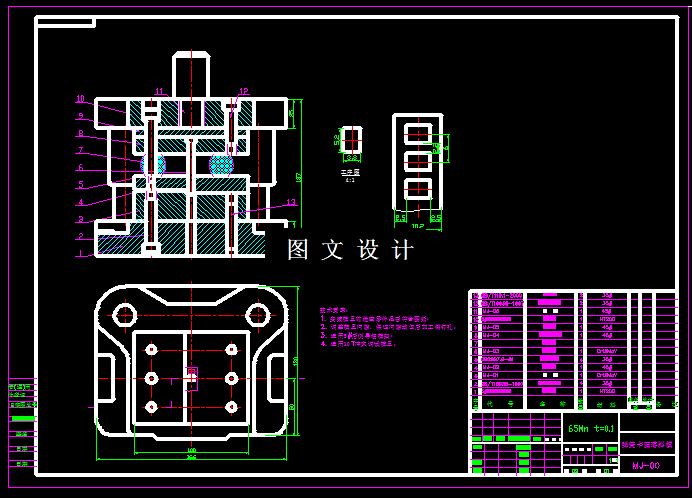

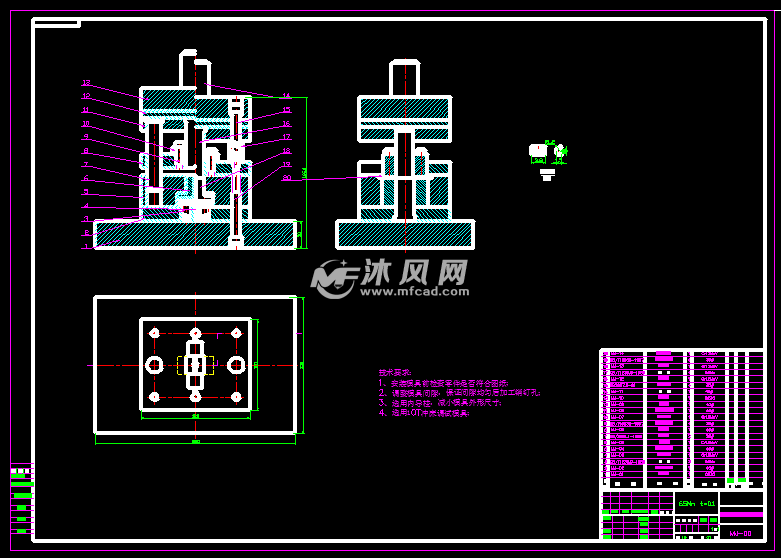

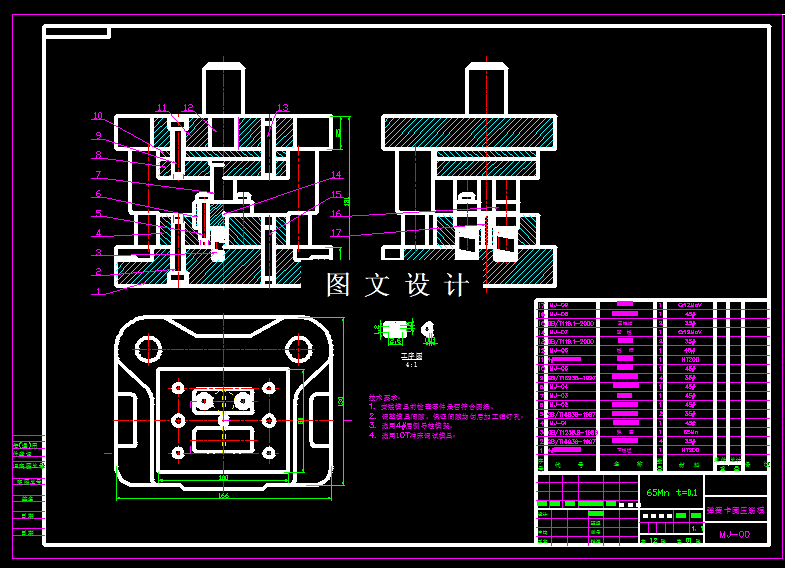

CAD版本图纸，共36张

摘要

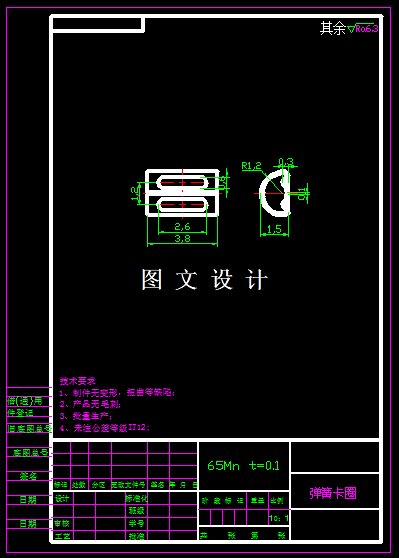

本次设计的弹簧卡圈形状看似，但是尺寸小，模具设计困难，而且还要采用多次冲压，适用小批量生产，零件材料65Mn，属于优质碳素钢，厚度t=0.1mm，传统工艺需要4副模具，有落料、U形弯曲，D形弯曲和压凸包，本次设计在原有的基础上，将U型弯曲，D型弯曲2次成型合并在一副模具内完成，避免二次定位，具体见CAD图纸。
