KF961-支承座冲压模具设计（2套模具） 下载积分：200　资料编号： KF961

作品包括:

Word版设计说明书1份

CAD版本图纸，共23张

摘要

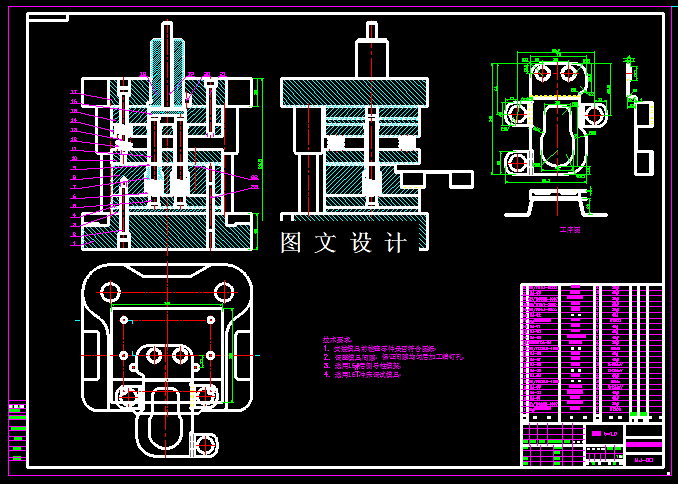

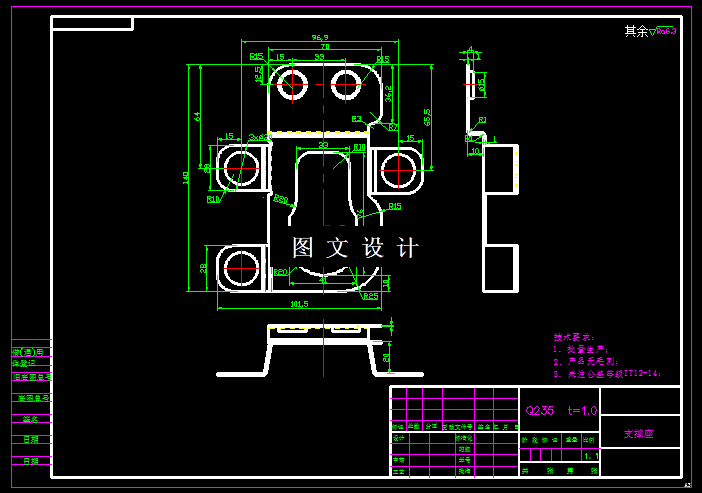

此制件的形状一眼看上去很复杂，工序多，有落料，冲孔，Z形弯曲，翻孔等，弯曲主要就是成Z形，产品展开后形状怪异，工件材料厚度为1.0mm，对整个冲压件，产品外观要求比较高，尤其是弯曲的台阶高度20mm，10mm，有公差要求，工序多，所以本次设计只设计其中的落料冲孔模，冲孔翻孔模，两套模具。
