KF1017-承载桥数控工艺及钻孔夹具设计【含SW三维图】 下载积分：200　资料编号： KF1017

作品包括:

Word版设计说明书1份

工序卡一份

工艺过程卡1张

CAD版本图纸，共8张

SW三维图一套

数控程序一份

摘要

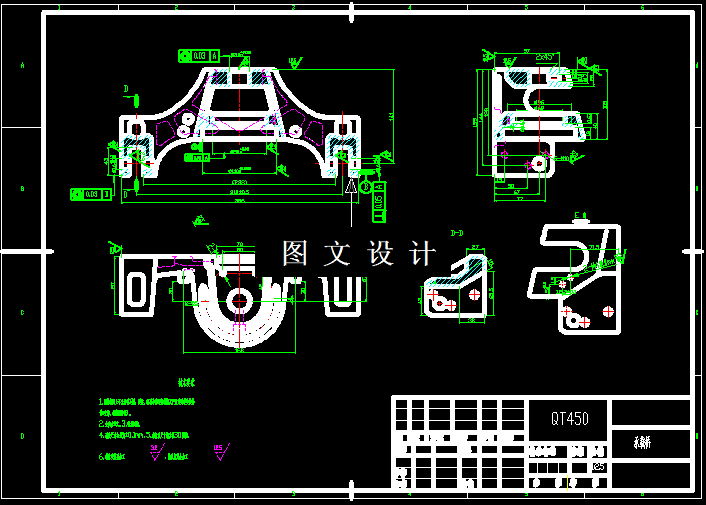

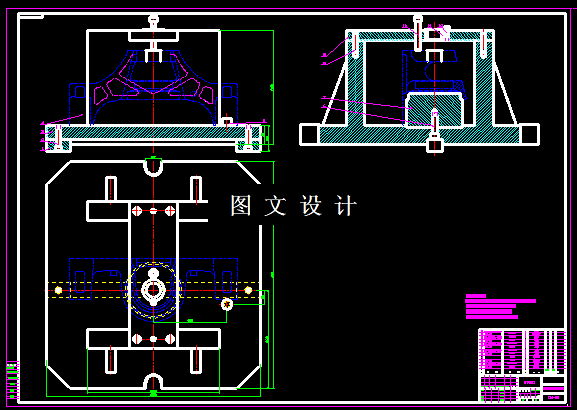

本次设计的承载桥，产品中心孔φ110，φ80，为同心圆，圆心线为基准，最为重要，且有配合精度要求，中心还有小孔φ30，两侧端面有设计安装螺纹孔6-M10，螺纹深度15mm，上端面有2-H6螺纹孔，螺纹深度12mm，此类螺纹孔的中心距离要求到不是很高，结合图形及尺寸公差，需要设计多套专用夹具才能实现，本次只设计其中的钻孔专用夹具，编制各个工序的工序卡，工艺过程卡，数控程序。
