KF1088-插座盖注塑模设计【含Proe三维图】 下载积分：200　资料编号： KF1088

作品包括:

Word版设计说明书1份

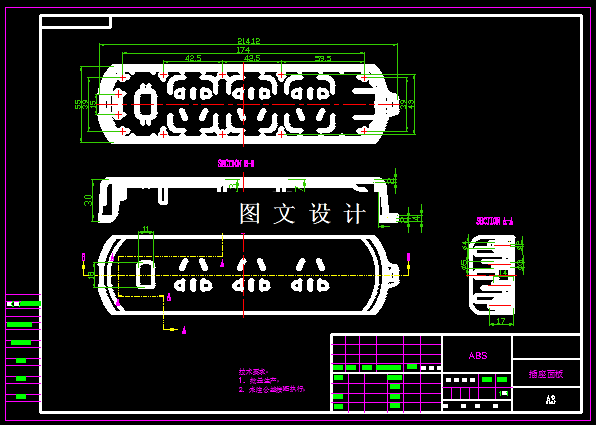

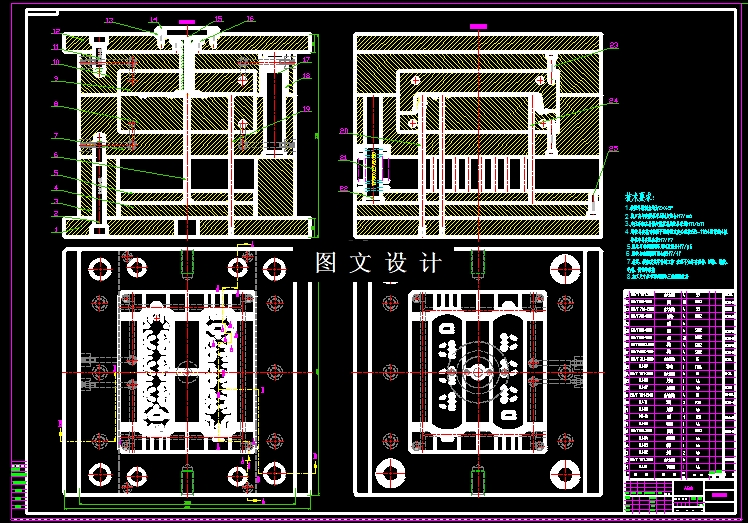

CAD版本图纸，共13张

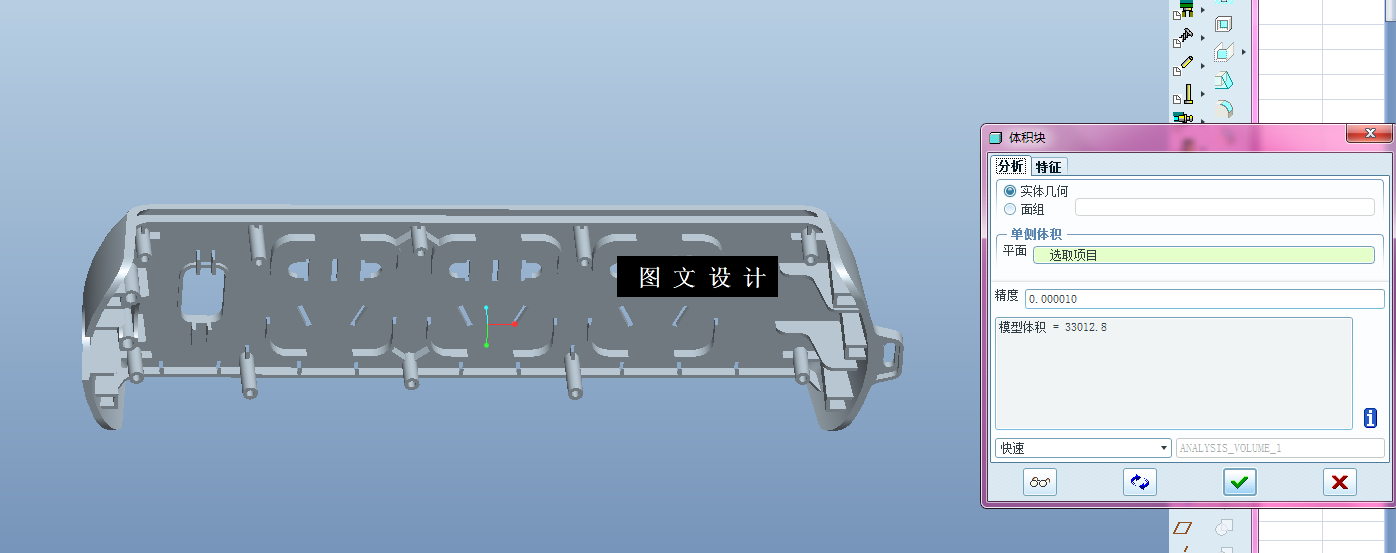

Proe三维图一套

摘要

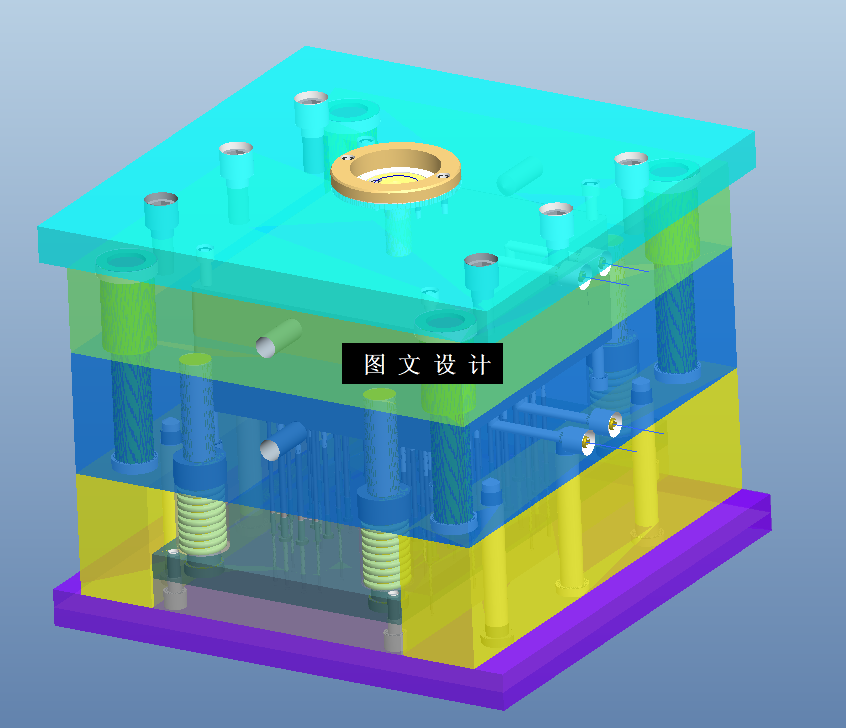

此零件是一种常见插座盖板塑件、其最大的尺寸长宽高：214.12mm×55mm×30mm，所选材料为ABS，中间有缺口连接,而且内部结构复杂，又是外观件，给模具结构设计增加了很大的难度，工件本身有锥度，所以无需考虑脱模角度，结合工件形状选择一模两腔。
