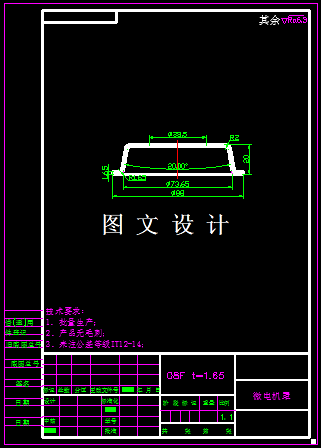

KF1190-微电机罩拉深级进模设计 下载积分：240　资料编号： KF1190

作品包括:

Word版设计说明书1份

CAD版本图纸，共19张

摘要

根据产品形状分析，产品直接拉深到高度20mm，很困难，这里考虑采用连续拉深的方法，产品的工序及每道工序的尺寸计算，是根据产品反过来推，根据产品的形状及尺寸，属于带凸缘拉深件，在设计模具时需要增加其修边余量，最后一道切边将修边余量切掉，所以最后一道工序是切边。根据这些分析设计出合理的排样方案。
