KF1199-焊片冲压级进模及弯曲模设计【含SW三维图】 下载积分：440　资料编号： KF1199

作品包括:

Word版设计说明书1份

CAD版本图纸，共24张

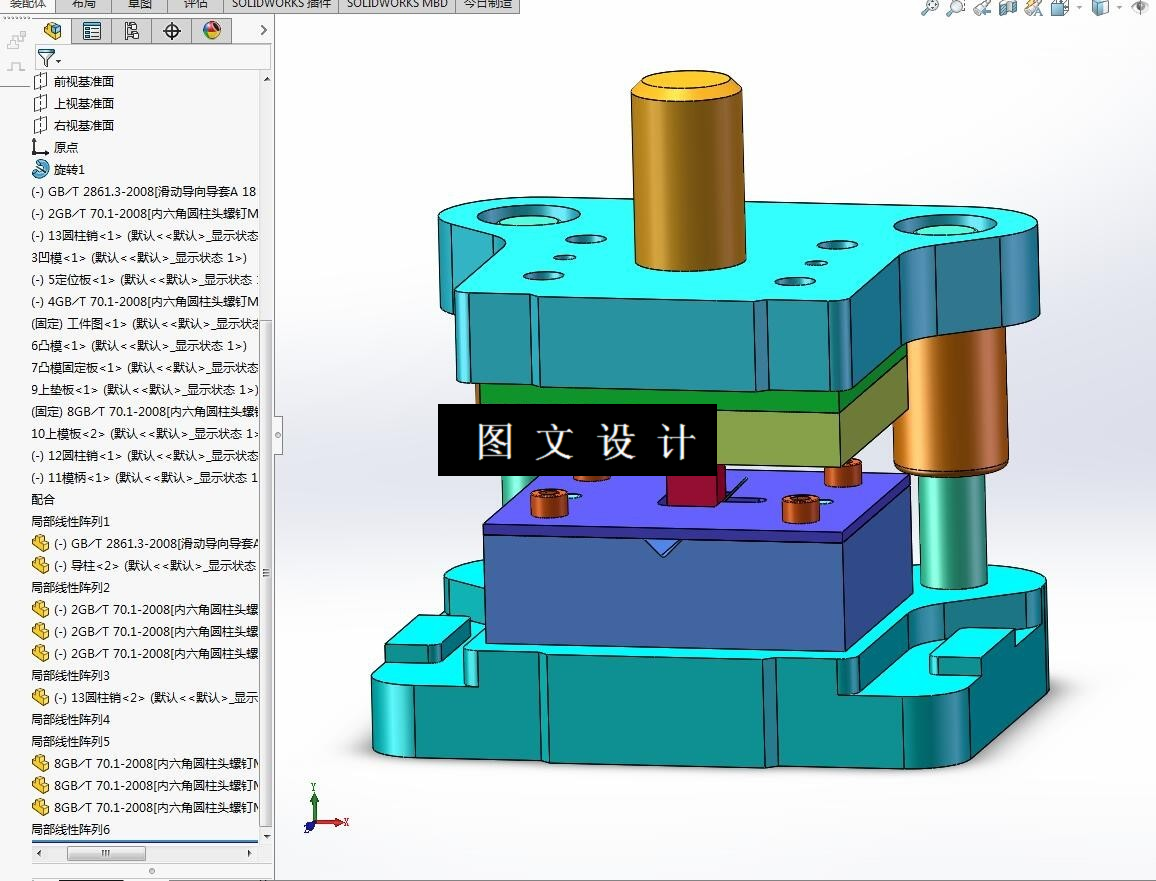

SW三维模具图2套

摘要

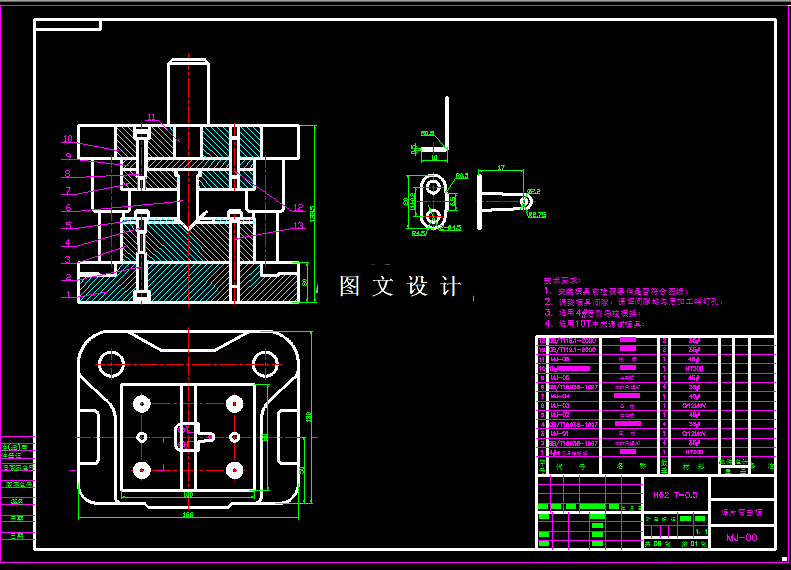

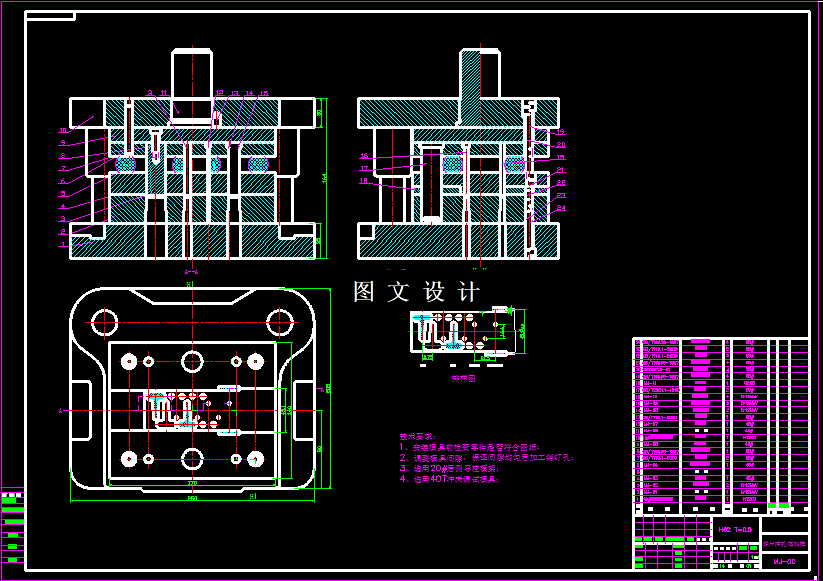

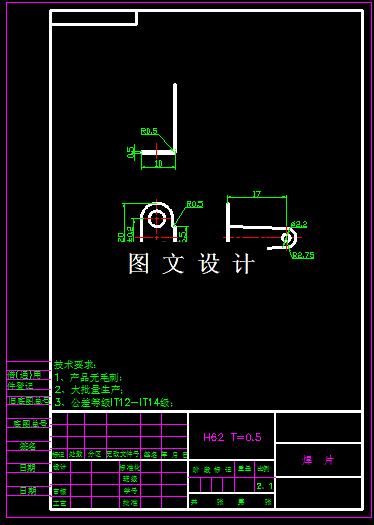

本次零件为典型的V形弯曲，所以基本工序有落料，冲孔，弯曲等，展开后的形状为T形，一头大，一头小，可以采用错位排样法，错开后落料时会紧靠一起，所以要错开落料，这样可以充分提高材料利用率，孔到边的距离太小，所以只能设计成冲孔落料级进模，然后通过弯曲模，将已经落料好的零件压成V形。
