KF1205-电器连接件级进模设计【含Proe三维图】 下载积分：300　资料编号： KF1205

作品包括:

Word版设计说明书1份

CAD版本图纸，共19张

Proe三维图一套

摘要

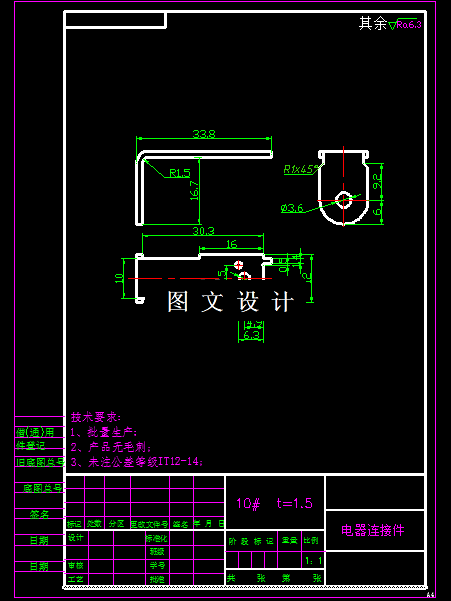

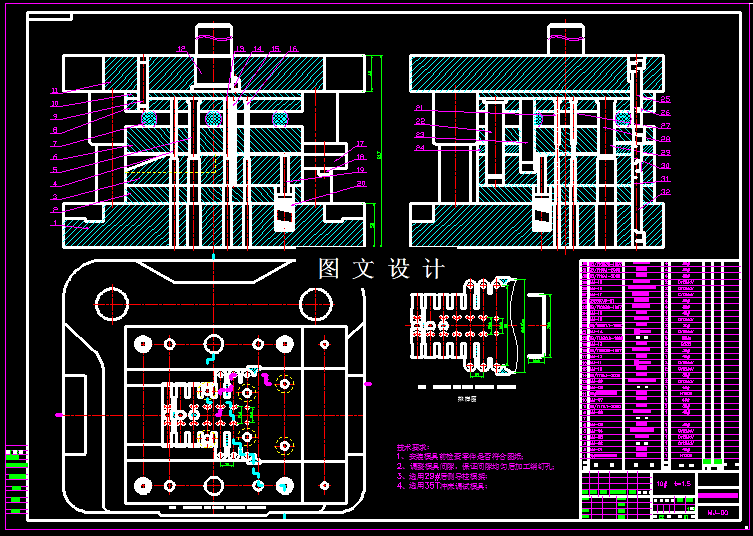

本次零件的零件是电器连接件，工件整体成L形，所以基本工序为外形下料，冲孔，弯曲，由于弯曲时单边受力，所以最好按对称零件设计，一次冲两件，然后中间切开，所以在中间打孔之后，再弯曲，中间设计载体，最后切断，产品与模具分离，展开后的外形比较复杂，需要多次冲裁才能实现外形，具体排样图见CAD图纸。
