KF1206-一出九垫圈级进模设计【含三维图】 下载积分：360　资料编号： KF1206

作品包括:

Word版设计说明书1份

CAD版本图纸，共16张

Proe三维图一套

UG三维图一份

仿真动画视频一份

摘要

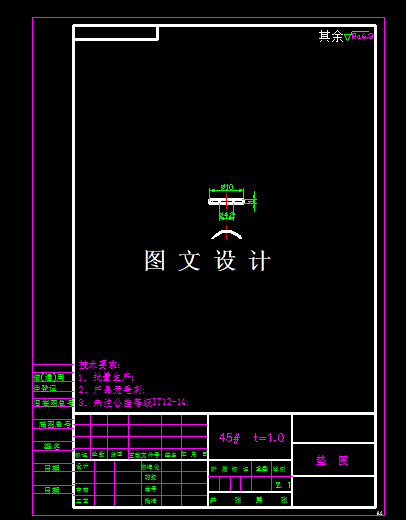

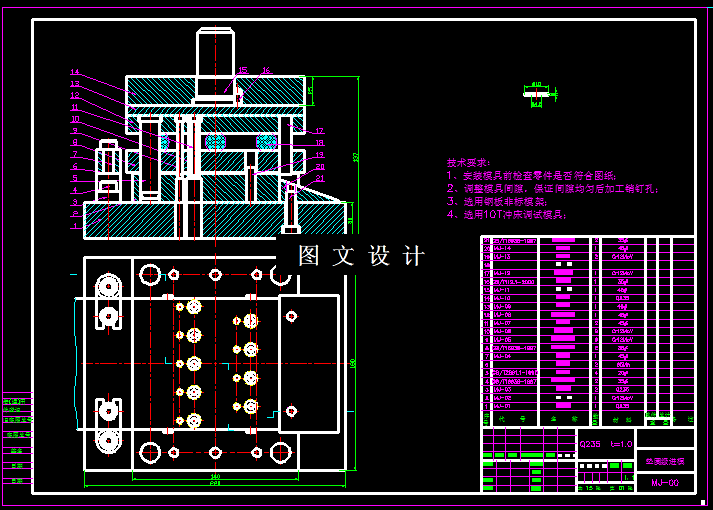

产品图形是一个同心圆，所用的材料为45#,零件图上有公差标注，未注公差的，属于自由公差，按IT12-14级确定工件尺寸的公差。厚度为1.0mm，适中，属于普通冲压件，本次课题共有下料，打孔，为提高生产效率，所以需要设计一次冲多件的设计，本次设计模具一次冲9件，连续冲压后，连接废料在后一个工步被切断，零件和废料分开，实现连续冲压，设计内容包括模具装配图，零件图，3D立体图，运动仿真视频，设计
