KF1263-缝纫机支架级进模设计【含UG三维图】 下载积分：300　资料编号： KF1263

作品包括:

Word版设计说明书1份

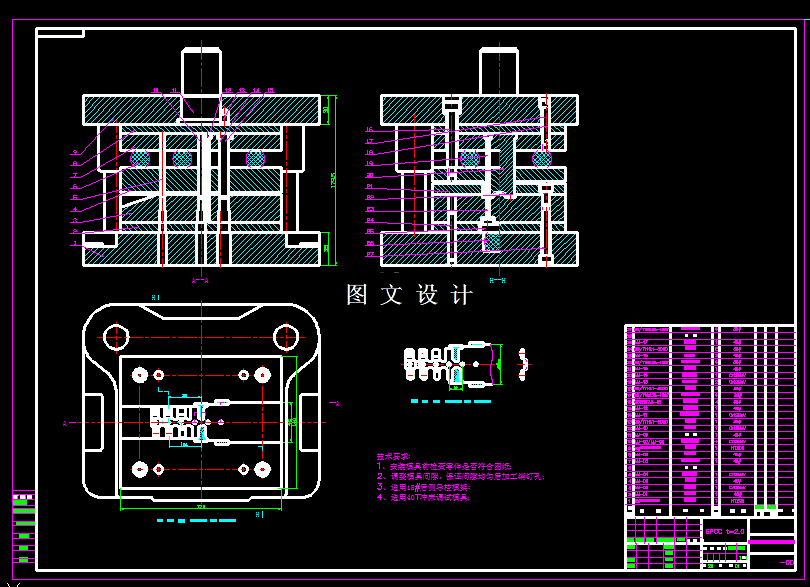

CAD版本图纸，共18张

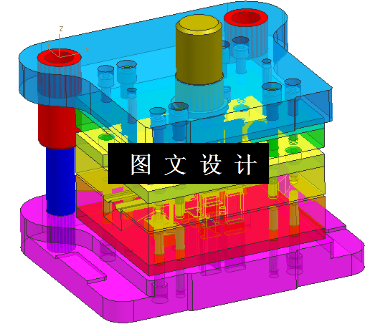

UG三维图一套

摘要

本次课题为缝纫机支架，产品中间孔为螺纹孔，M4的螺纹孔径查询其底孔为φ3.2，所以可以先用模具冲出φ3.2的圆孔，再通过机加工，攻丝，达到M4的螺纹孔，两侧面的孔属于半冲裁状态，就是说冲孔，但是不冲断，只切一半，冲裁截面垂直，此类工序可以按冲裁模具来设计和计算，仅仅在冲压过程中，通过调整冲压滑块高度，保证不切断的孔的高度，来保证凸包高度1.5，图形和工序分析之后，工件就比较简单了，本次设计就是设计该工件的多工位级进模，包括模具装配图，零件图，立体图。
