KF1285-电机机壳端盖冲压模具设计 下载积分：300　资料编号： KF1285

作品包括:

Word版设计说明书1份

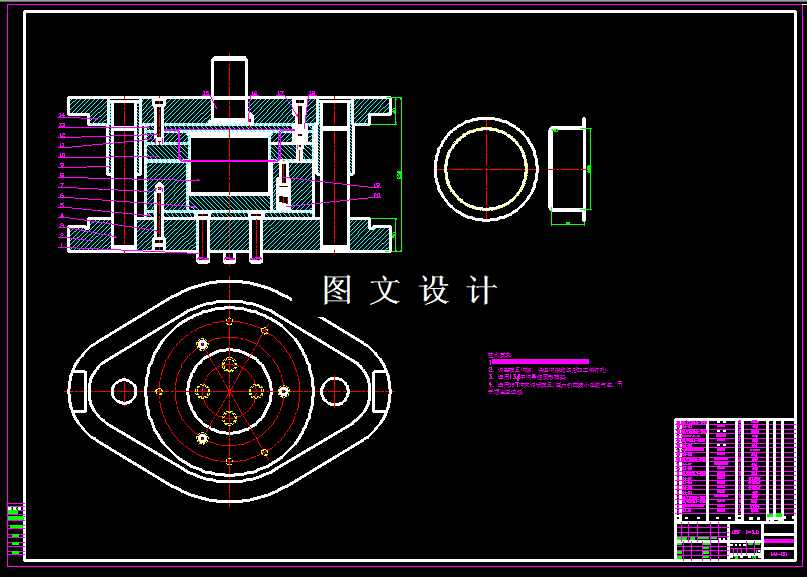

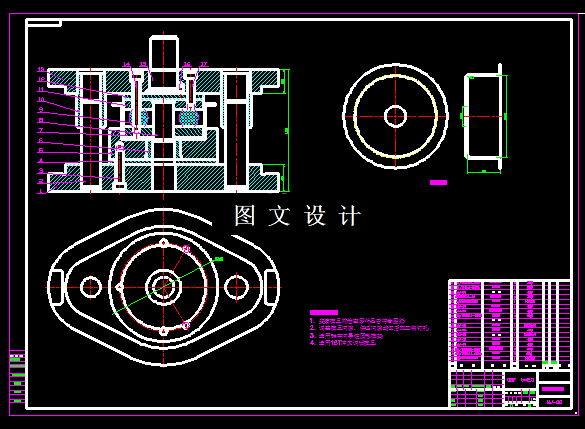

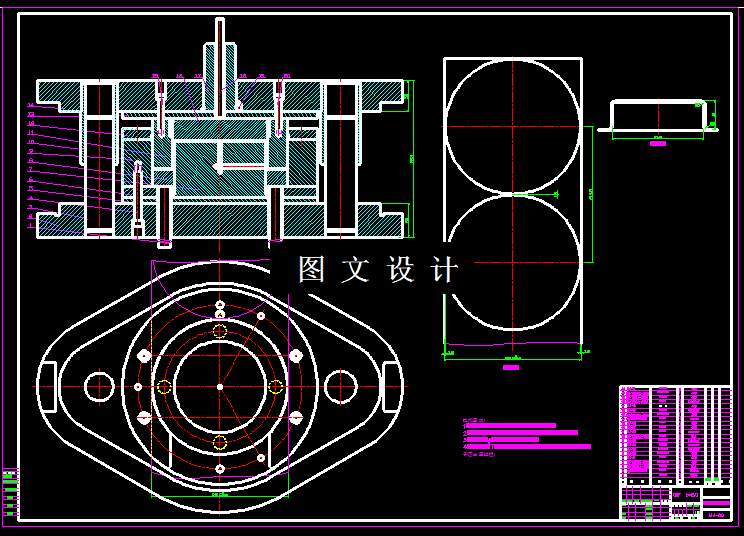

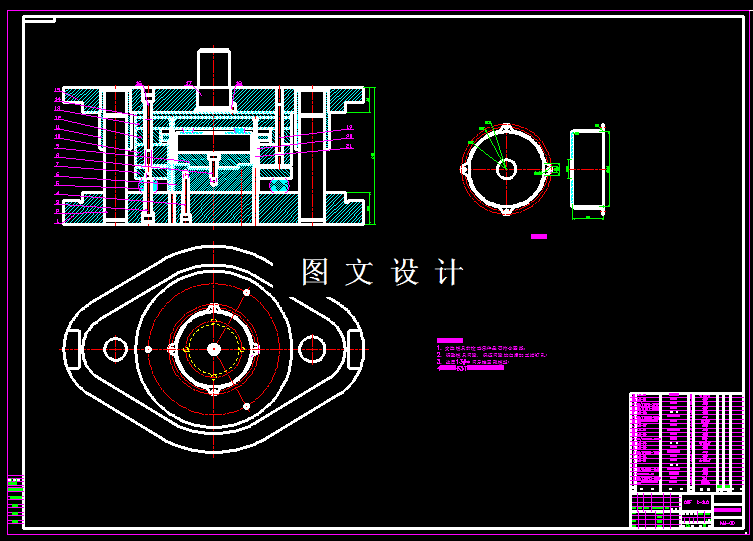

CAD版本图纸，共48张

摘要

此制件的形状较简单，整个产品属于拉伸零件，产品底面有一个大孔，凸缘上有4个小孔，凸缘形状不规则，如何保证两个孔同心，这个将是本次设计的重点和难点，课题底面有孔，凸缘边也有孔，但是拉伸高度是50mm，底孔和凸缘孔不在同一平面，且落差有50mm之大，所以此两部分孔要分开冲裁，凸缘边4个小孔可以与凸缘切边做同一副模具，同一平面上可以做成复合模。此切边冲孔和冲孔需要在拉伸成型之后进行，拉伸次数的确定需要通过拉伸系数的详细计算分析得出，通过详细计算后设计出合理的模具结构图。
