KF1306-B型角接板冲压模具设计【含SW三维图】 下载积分：400　资料编号： KF1306

3套模具设计作品包括:

Word版设计说明书1份

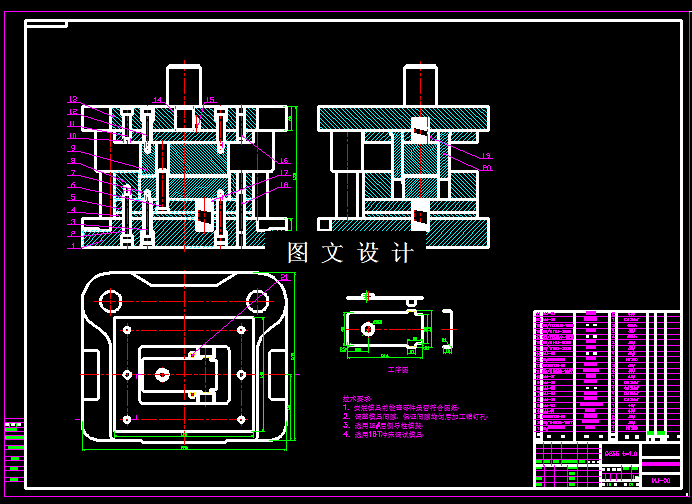

CAD版本图纸，共32张

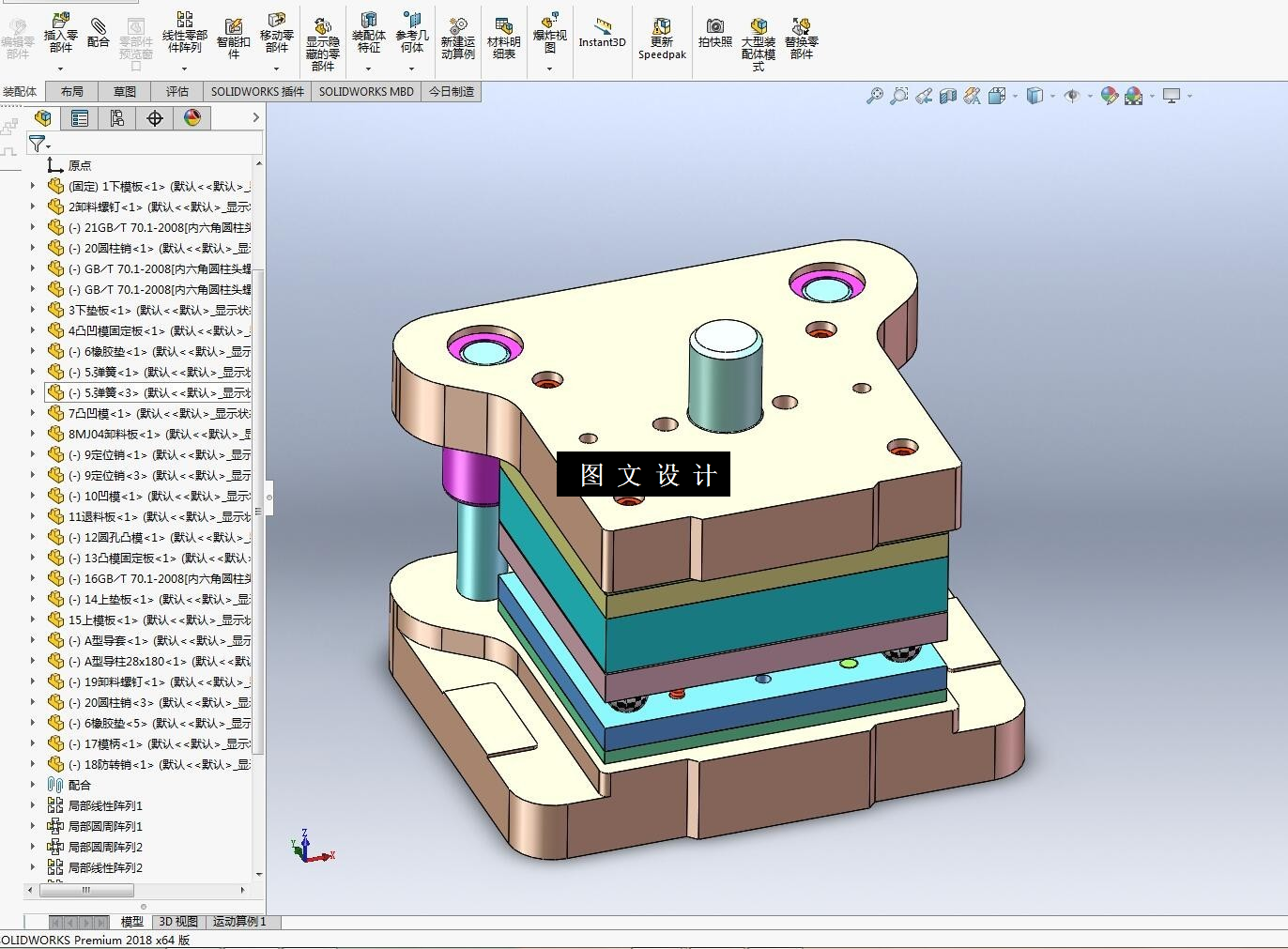

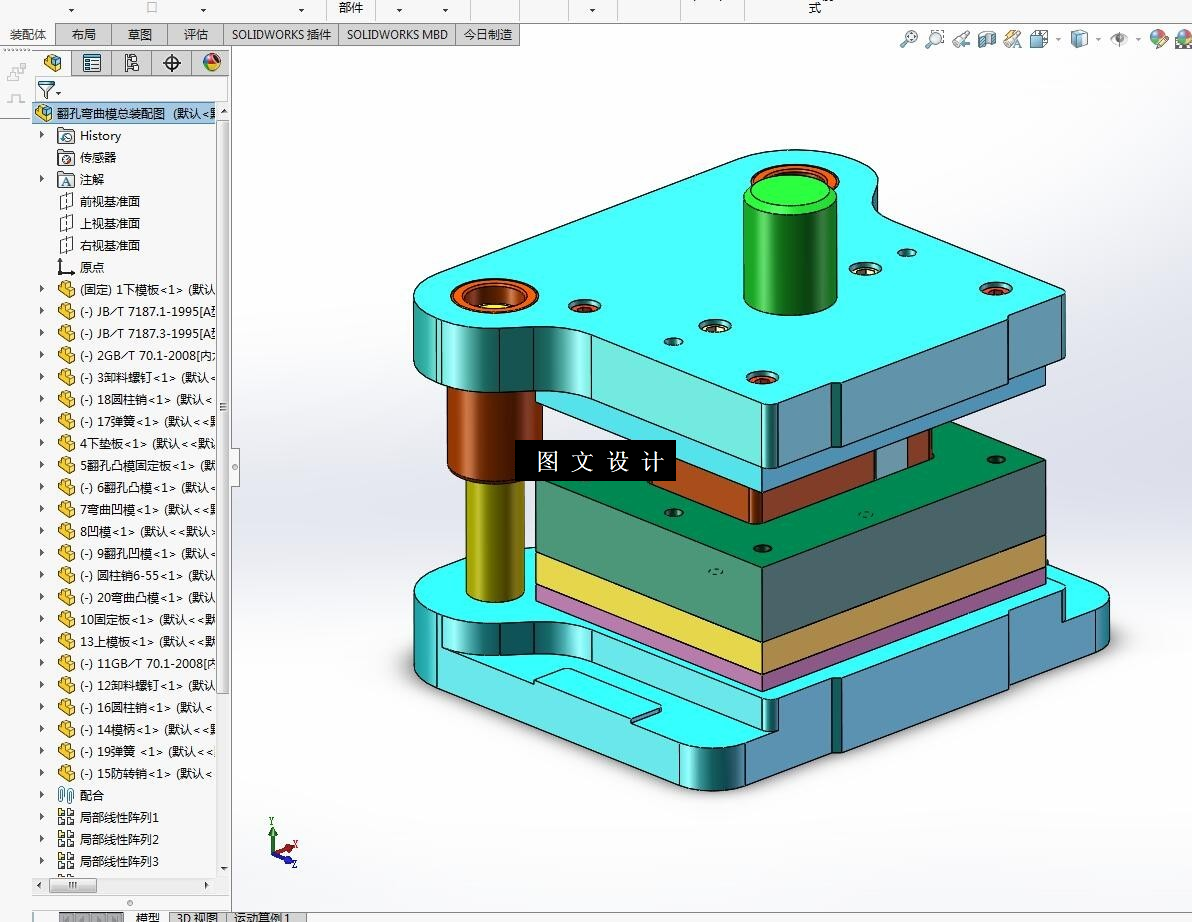

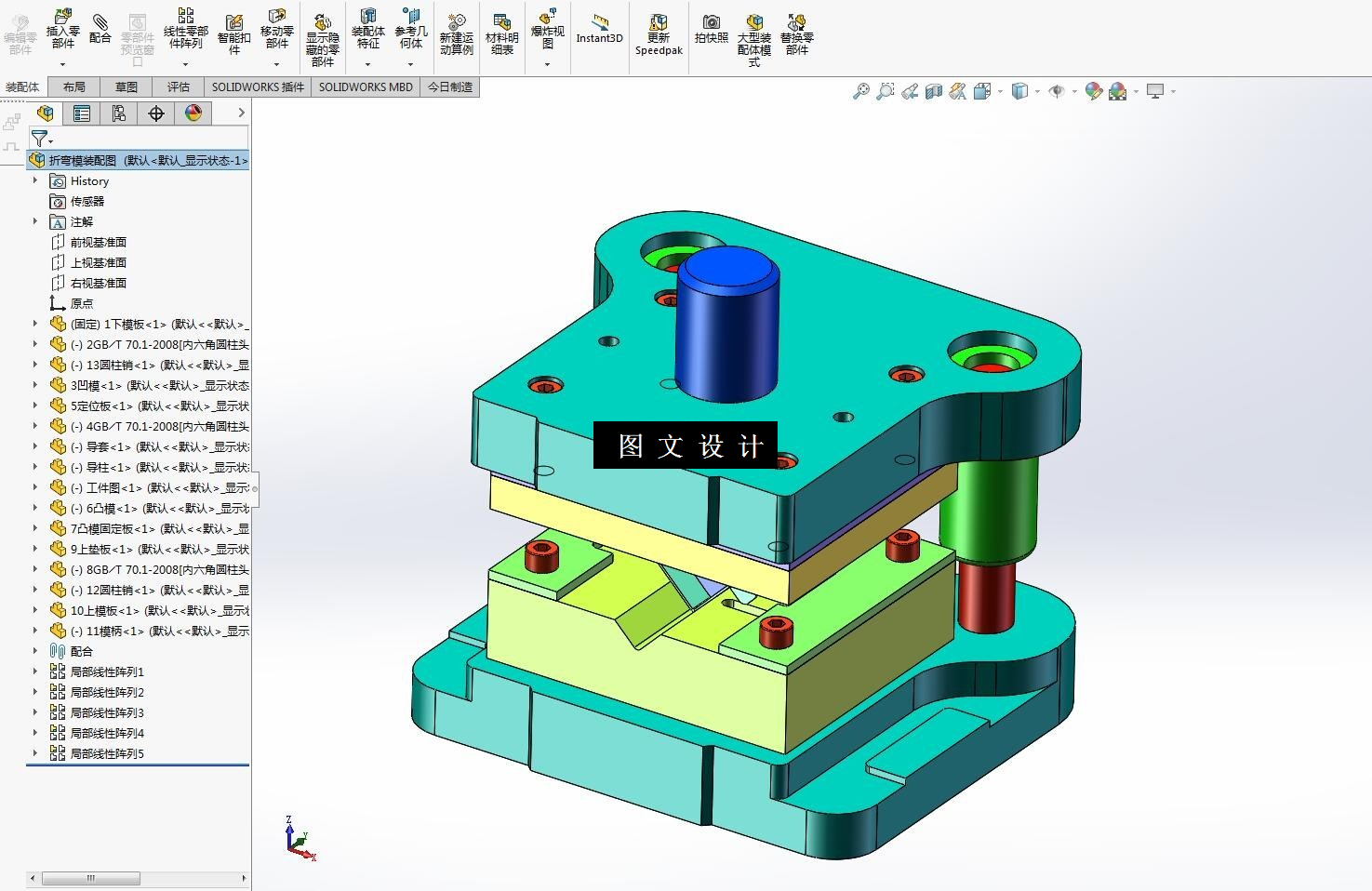

SW三维图3套

摘要

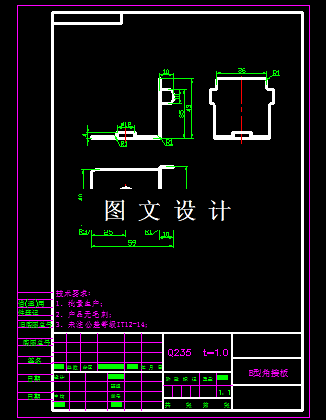

本次课题是B形角接板，是生活中常见的零件，工件整体看为V形件，单独看两侧耳朵，又属于U形件，中间还有翻孔，所以计算时要分开计算，尺寸没标公差，属于自由公差，弯曲r角为1.0mm，材料厚度 ，所以r>0.5t，所以按大r角的计算公式，分别计算两部分的尺寸，然后绘制出工件展开图。展开后需要设计落料冲孔模，弯曲方向不同，所以需要弯曲两次才能实现。
