KF1386-轴承座冲压模具设计-2套模具 下载积分：150　资料编号： KF1386

作品包括:

Word版设计说明书1份

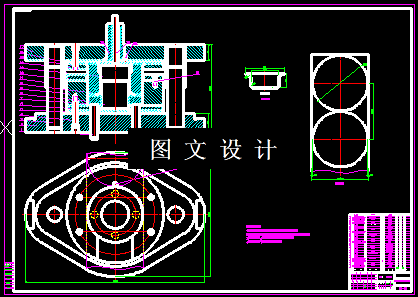

CAD版本图纸，共14张

摘要

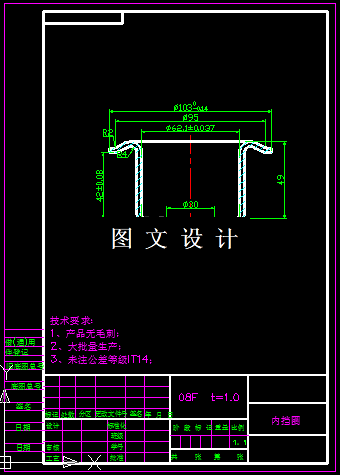

此零件名称为轴承座，是皮带输送机中的一个重要零件，精度要求较高。用料厚3.0毫米的08F钢板冲压成型，从图中可以看出，它是一个具有曲边法兰的筒形件，曲边的目的是为了增强法兰的刚度，从图中尺寸可以看出，轴承座内孔精度较高，为φ620-0.03mm，此处是装轴承的地方。法兰外径为φ1030-0.14mm，要求也较高，是为了同皮带运输机上锥形滚筒内孔相配合。此外，曲边法兰下平面同圆筒内底面的距离为42±0.08mm处等，要求都很高，由此可见，该零件的冲压难点如何保证产品内孔精度要求。
