KF1445-网格电缆桥挂钩级进模设计【含UG三维图】 下载积分：240　资料编号： KF1445

作品包括:

Word版设计说明书1份

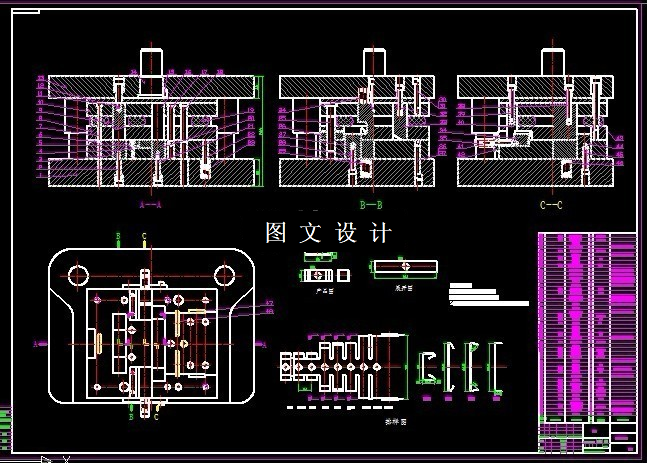

CAD版本图纸，共14张

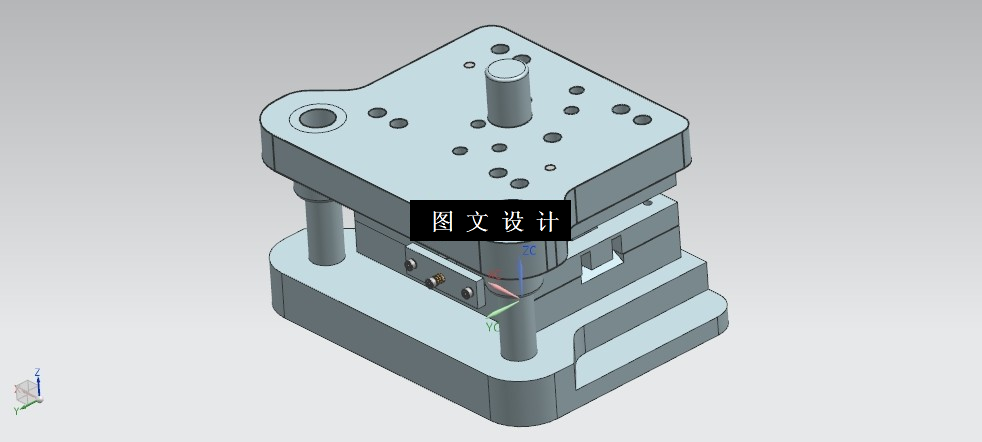

UG三维图一份

摘要

挂钩零件材料为Q235，黄铜，材料厚度 ＝1.0mm，要求表面无划痕、孔不允许严重变形、冲口无毛刺。设计其冲压模，确定冲压工艺方案。（Q235材质的抗拉强度约是440-470MPa，抗剪强度约是310-380MPa，具有良好的塑性，其冲裁、成形加工性较好。）该件为带孔的圆孔的产品，尺寸精度要求不高，由冲裁和多次弯曲即可成形。冲压难点在于多道工序在一副模具里实现，即采用连续冲压的方法，产品内扣，设计模具时需要考虑很多让位，保证产品不能变形。模具装配不干涉。
