KF1623-茶叶盒冲压模具设计 下载积分：150　资料编号： KF1623

2套模具设计作品包括:

Word版设计说明书1份

CAD版本图纸，共21张

摘要

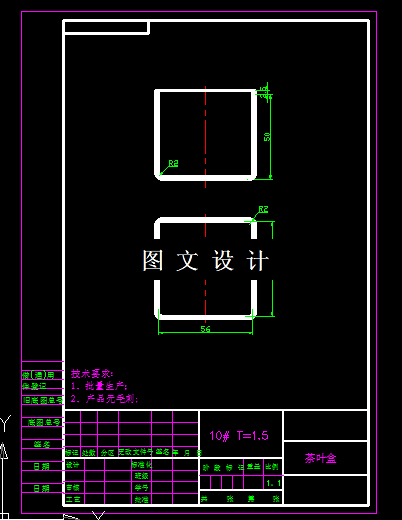

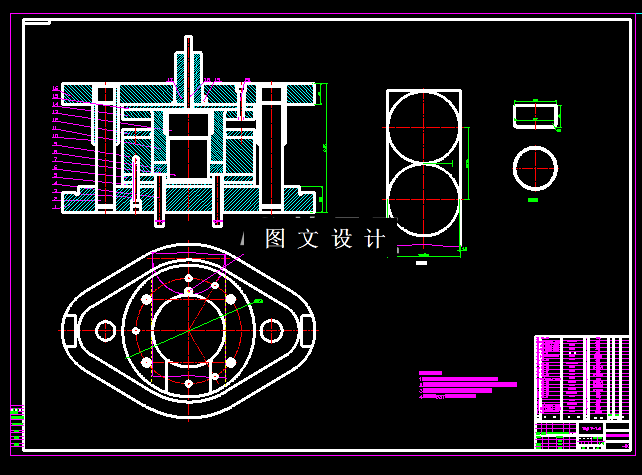

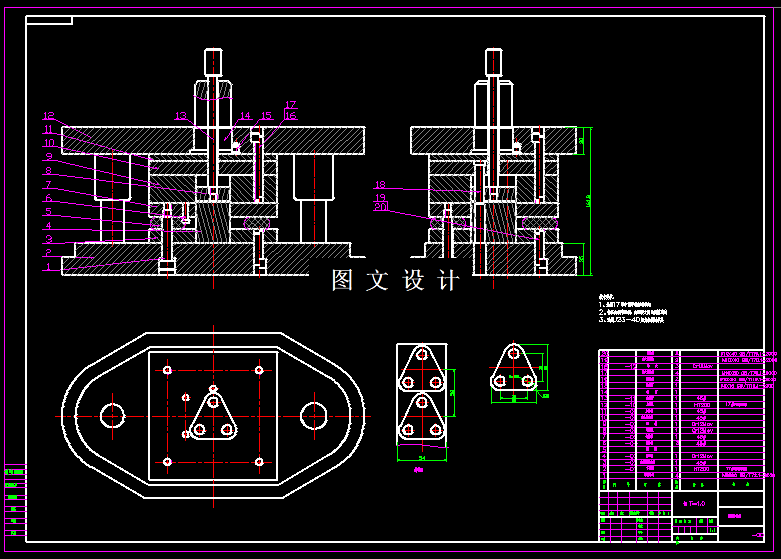

茶叶盒冲压模具设计，包括落料拉伸模，二次拉伸模具设计，装配图，零件图，设计计算。本次课题如上图，拉深高度高，且四周有R角过渡，形状较简单，且对称，便于模具的加工，通过相关计算及查表，计算出切边余量，拉深高度要超过50mm才行，所选材料为10#钢，属于优质碳素结构钢，其抗拉强度为300-440MPa,抗剪强度为260-340MPa,屈服极限210MPa，延伸率29%，适合做拉深件。
