KF1677-盒盖模具设计-长205 下载积分：100　资料编号： KF1677

2套模具设计作品包括:

Word版设计说明书1份

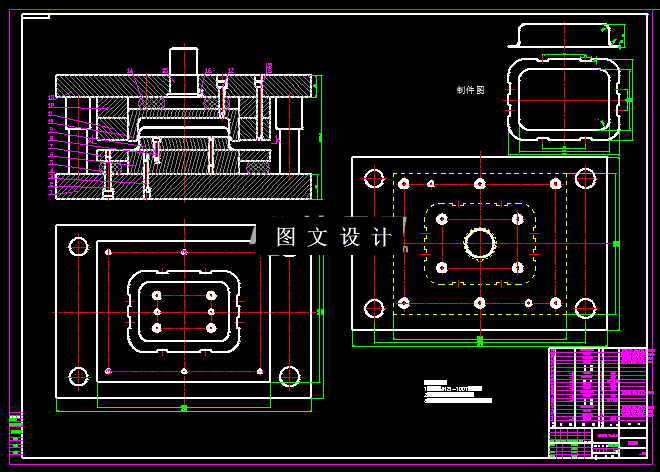

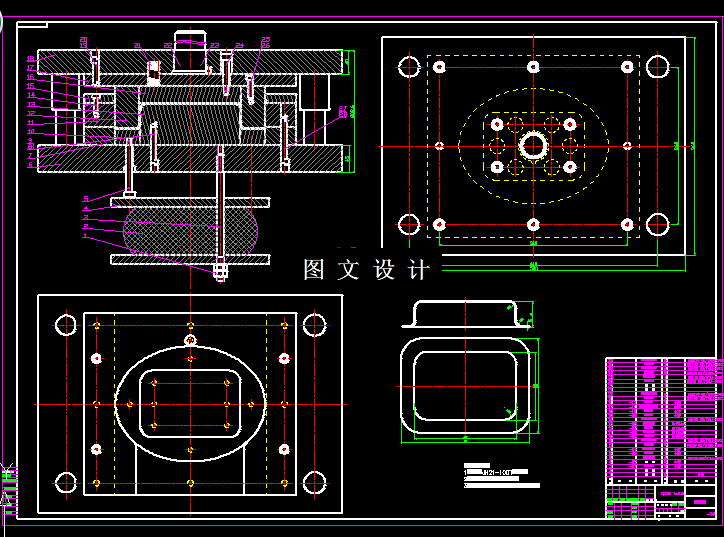

CAD版本图纸，共11张

摘要

盒盖模具设计，包括落料拉伸，切边，两道工序，两套装配图，零件图。设计计算。 该工件包括落料、拉深、切边、等基本工序，可以采用以下三种工艺方案： 方案一：先落料，拉深，切边，采用单工序模生产。 方案二：落料拉深，切边，采用复合模生产。 方案三：拉深2-3次，切边级进冲压；采用级进模生产。 各方案之间的比较 方案一、单工序模冲裁：模具结构简单，但成本高而生产效率低，不适合大批量生产； 方案二、复合模冲裁：模具结构简单,适于生产精度要求较高的软材料或薄板料冲压件,适合该铝产品。 方案三、连续模冲裁：又称级进冲裁,属于多工序冲压模,其主要优点是生产效率高,容易实现生产机械化和自动化. 结论：通过以上工艺比较，结合实际，宜采用方案二为佳。
