KF1681-纪念币落料冲孔模具设计 下载积分：100　资料编号： KF1681

2套模具设计作品包括:

Word版设计说明书1份

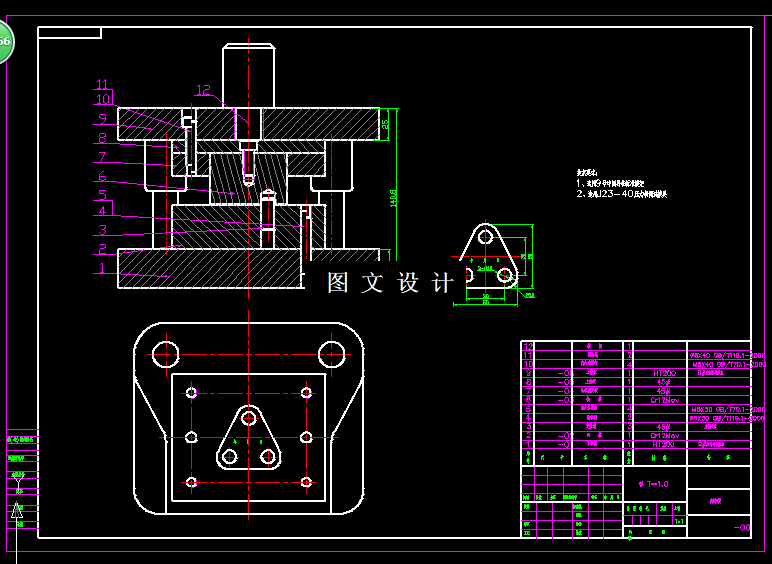

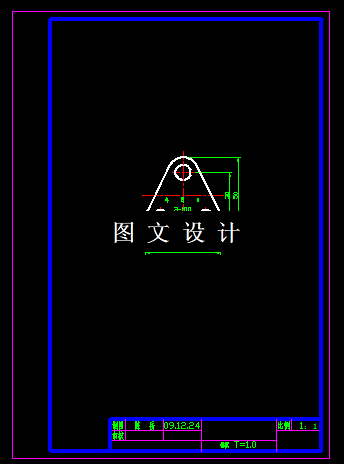

CAD版本图纸，共20张

摘要

纪念币落料冲孔 刻字，包括两套装配图，零件图，设计计算。 该工件包括冲孔、落料，压印，也叫刻字模。三个基本工序，可以有以下三种方案： 方案一：先落料，后冲孔，最后刻字，采用单工序模生产； 方案二：落料—冲孔复合冲压，刻字，采用复合模生产； 方案三：冲孔—刻字—落料连续冲裁，采用级进模生产。 方案一模具结构简单，但需要两道工序，两副模具，生产率较低，难以满足该零件的年产量要求。方案二只需一套模具，冲压件的形位精度容易保证，且生产率也高。尽管模具结构较方案一复杂，但由于零件的几何形状简单，模具制造并不困难。方案三也只需要一副模具，生产率也高，但零件的冲压精度较差。欲保证冲压件的形位精度，需要在模具上设置导正销导正，故模具制造安装较复合模复杂，且成本高。通过对上述三种方案的分析比较，该件的冲压生产采用方案二为佳。
