KF1700-矩形壳落料拉伸冲孔模具设计 下载积分：100　资料编号： KF1700

2套模具设计作品包括:

Word版设计说明书1份

CAD版本图纸，共23张

摘要

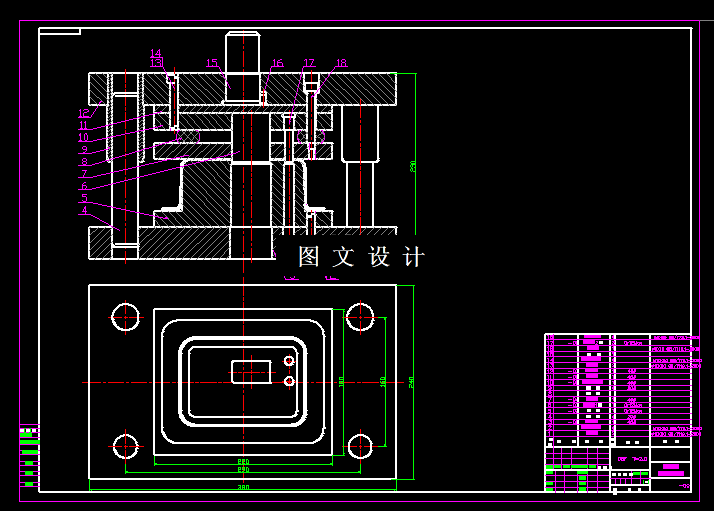

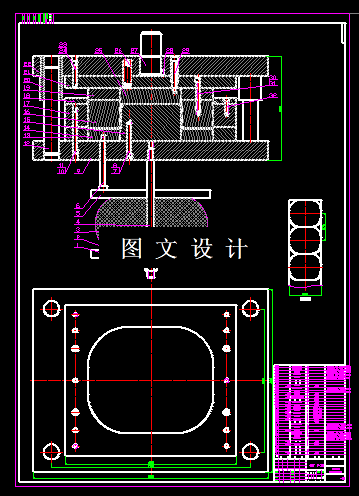

矩形壳落料拉伸，冲孔模具设计，包括两套装配图，零件图，设计计算。 对工序的安排，拟有以下几种方案： ①落料— 拉深——切边——冲孔，单工序模生产。 ②落料拉深—切边冲孔——冲孔复合冲压，复合模生产。 ③拉深——冲孔—落料连续冲压，采用级进模生产。 方案①模具结构简单，容易制造。但成形制件需要两道工序、两套模具才能完成零件的加工，工序分散，搬运半成品要浪费大量时间。生产效率较低；工件的精度也难以保证。 方案②复合模结构一般，比较容易制造。成形制件只需一道工序；节约了半成品搬运的时间提高了生产效率且易于保证孔的质量和制件精度。 方案③级进模结构复杂；难以制造。有较高的生产效率且能保证制件的精度。 综上所述，根据生产效率、精度、所使用的机床、卸料方式、废料出料、板料的定位方式、制造成本等方面分析最终确定方案②
