KF1706-消声片模具设计 下载积分：100　资料编号： KF1706

2套模具设计作品包括:

Word版设计说明书1份

CAD版本图纸，共22张

摘要

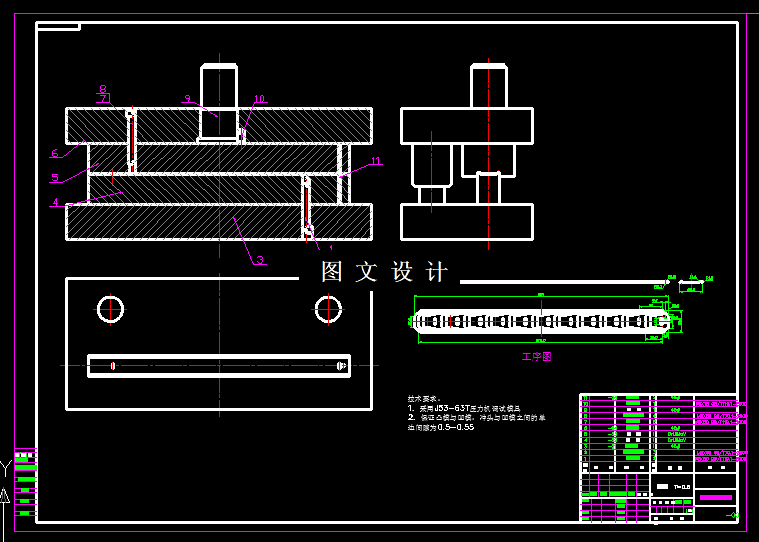

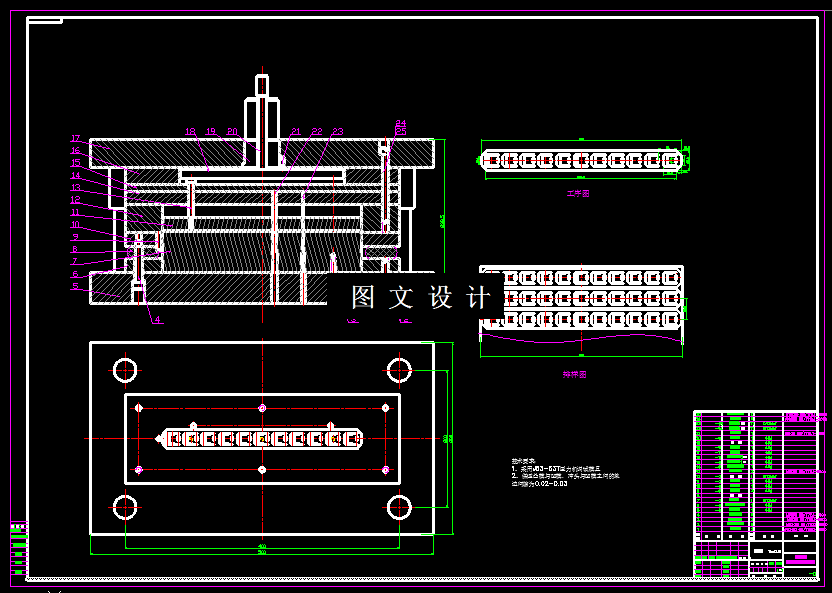

消声片落料冲孔模，成型模具设计，包括2套装配图，零件图，设计计算。 冲裁材料为软紫铜,查文献[1] ：屈服点σs=70MPa，抗剪强度σb=160Mpa，抗拉强度σb=200MPa，延伸率不小于30％，塑性好，适合冲裁。 此制件的形状较简单，方便模具的加工和减少冲压时在尖角处开裂的现象，同时也可以防止尖角部位刃口的过快磨损。

527818
