KF1707-盖冲三孔模具设计 下载积分：60　资料编号： KF1707

作品包括:

Word版设计说明书1份

CAD版本图纸，共12张

摘要

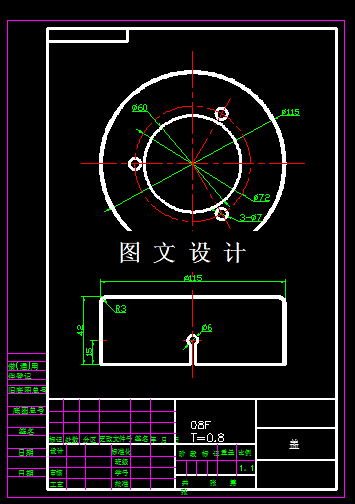

盖冲三孔模具设计，包括零件图，设计计算，装配图。 该零件生产属于大批量生产，零件结构紧凑，冲裁壁厚比较大，但产品底部有1φ60和3个φ7的孔，在拉深时，此4个孔必然会变形，因此，4个孔需要在拉深之后加工，才能符合冲压工艺，而φ60和3个φ7的孔边到边的距离为2.5，≥2t，其中t为材料厚度，所以φ60和3个φ7的孔可以一次冲裁来实现，但根据实际生产情况，为方便生产别的零件，比如通用模具，此处φ60和3个φ7孔分开加工，需要设计两付模具进行冲压。所以一道复合模中难于实现该产品；若用简单的落料、冲孔、拉深模等单工序模也可达到冲压要求，这样模具设计和生产简单很多。这样，整个产品的冲压工艺如下：落料，拉深（可以采用多次拉深），冲孔，冲孔。
