KF1736-连接器落料冲孔复合模具设计 下载积分：60　资料编号： KF1736

作品包括:

Word版设计说明书1份

CAD版本图纸，共15张

摘要

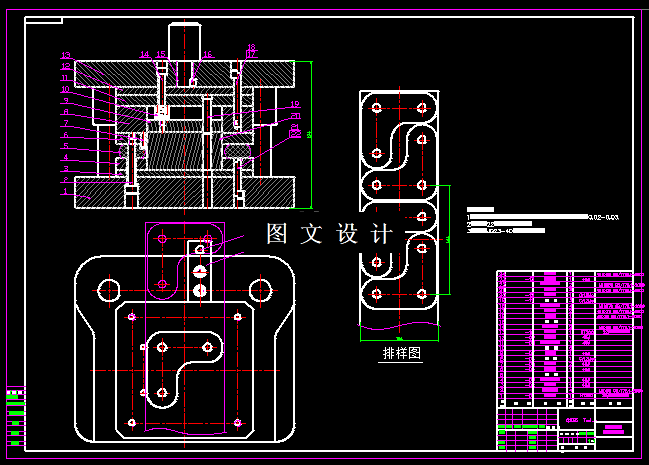

连接器落料冲孔复合模具设计，包括装配图，零件图，设计计算。 该制件形状简单，尺寸较小，厚度一般，属于普通冲压件，但有几点应该注意： (1)该冲裁件的材料为普通碳素钢钢板Q235，其力学性能是强度、硬度和塑性指标适中，具有良好的冲压性能。 (2)由于板料厚度较薄，应选择适当的工序方案，保证孔的精确度和制件不变形。 (3)有一定的生产批量，应重视模具材料的选择和模具结构的确定，保证模具的寿命。 (4)制件较小，从安全考虑，要采取适当的取件方式，模具结构上设计好推件和取件方式。
