KF1825-T形手柄冲压复合模设计-长90 下载积分：60　资料编号： KF1825

作品包括:

Word版设计说明书1份

CAD版本图纸，共13张

摘要

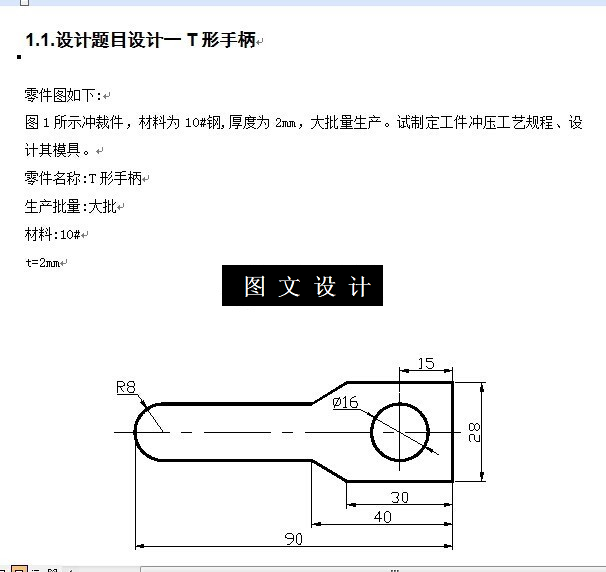

T形手柄冲压复合模设计，包括装配图，非标零件图，设计计算。 ①材料:该冲裁件的材料10#钢是优质碳素结构钢，具有较好的可冲压性能. ②零件结构:该冲裁件结构简单，两个直角处无R角，不适合冲压，可以在这里增加R角，以减小凹模应力，根据材料厚度这里转角处增加R1.5圆角，这样比较适合冲裁. ③尺寸精度:零件图上所有未注公差的尺寸，属自由尺寸，可按工T12级确定工件尺寸的公差。孔边距6无公差。
