KF1845-恒温灌流系统挂耳复合模具设计 下载积分：60　资料编号： KF1845

作品包括:

Word版设计说明书1份

CAD版本图纸，共15张

摘要

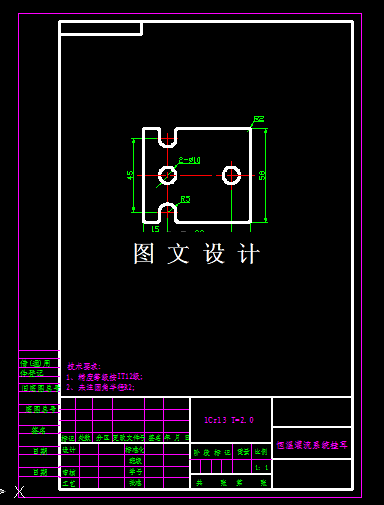

恒温灌流系统挂耳复合模具设计，包括装配图，非标零件图，设计计算。 此工件只有落料和冲孔两个工序。材料为1Cr13，属于不绣钢，其抗剪强度为300-380MPa，具有良好的冲压性能，适合冲裁。工件结构相对简单，有两个 10的孔；孔与孔、孔与边缘之间也满足要求，最小壁厚为10mm。工件未标注尺寸公差的部分为自由公差，可看作IT14级，尺寸精度较低，普通冲裁完全能满足要求。
