KF1867-圆形垫片复合模具设计-外径24 下载积分：60　资料编号： KF1867

作品包括:

Word版设计说明书1份

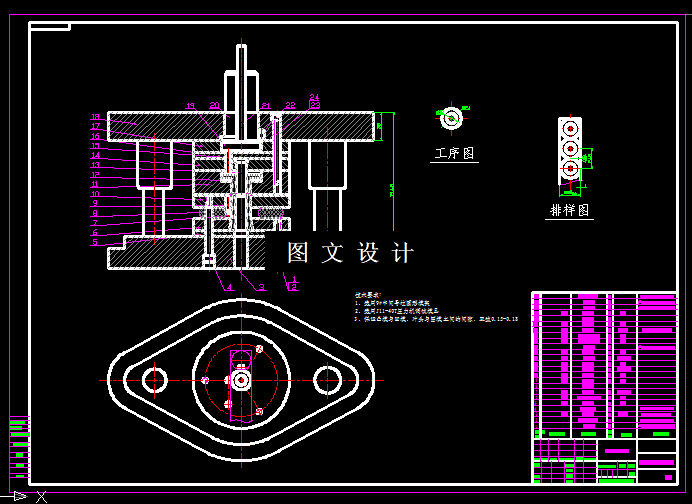

CAD版本图纸，共8张

摘要

CAD-圆形垫片复合模具设计，包括装配图，非标零件图，设计计算。 此工件冲孔、落料两个工序，材料为Q235，普通碳素钢，具有良好的冲压性能，适合冲裁。工件结构相对简单，有一个φ24mm的外圆和1个φ12mm的孔；孔与孔、孔与边缘之间的距离也满足要求，最小壁厚为5mm(两同心圆之间的壁厚)。工件的尺寸全部为自由公差，可看作IT11级，尺寸精度较低，普通冲裁完全能满足要求。
