KF1869-汽车仪表板支架的左右安装端板模具设计【含UG三维图】 下载积分：160　资料编号： KF1869

作品包括:

Word版设计说明书1份

CAD版本图纸，共9张

UG三维图一套

摘要

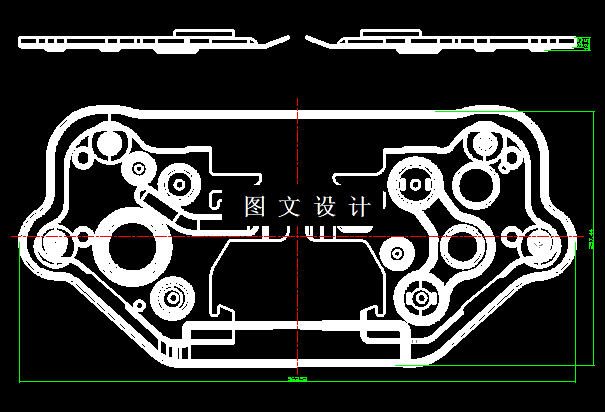

UG--汽车仪表板支架的左右安装端板模具设计，包括平面图，立体图，设计计算。 采用工艺分析比较，选用落料冲孔复合模，一次翻边，一次翻孔成型。3道工序，4幅模具（其中落料冲孔两幅）进行生产。本次设计只需要设计其中一副翻边成型模，根据产品形状看，本次设计采用倒装结构，成型凹模在上，凸模在下，上模采用弹簧卸凹模芯，从而顶出产品，下模采用卸料板顶出产品，卸料板与下模板之间安装弹簧。
