KF1888-垫圈落料冲孔倒装复合模具设计-长36 下载积分：60　资料编号： KF1888

作品包括:

Word版设计说明书1份

CAD版本图纸，共7张

摘要

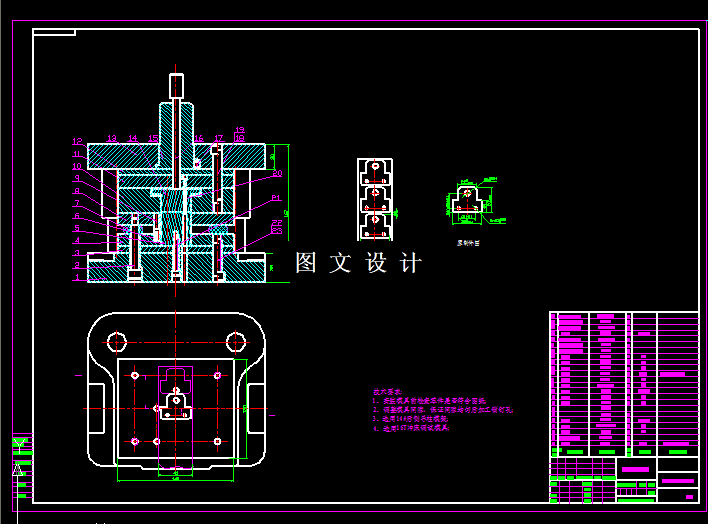

CAD-垫圈落料冲孔倒装复合模具设计，包括装配图，零件图，设计计算。 根据制件的工艺分析，其基本工序有落料、冲孔两道基本工序，按其先后顺序组合，可得如下几种方案; (1) 落料——冲孔；单工序模冲压 (2) 冲孔——落料；单工序模冲压。 (3) 冲孔——落料；连续模冲压。 (4) 落料冲孔；复合模冲压。 方案（4）属于复合冲裁模，复合冲裁模是指在一次工作行程中，在模具同一部位同时完成数道冲压工序的模具。采用复合模冲裁，其模具结构没有连续模复杂，生产效率也很高，又降低的工人的劳动强度，所以此方案最为合适。 根据分析采用方案（4）复合冲裁。
