KF1906-U形钢冲三孔模具设计【含Proe三维图】 下载积分：160　资料编号： KF1906

作品包括:

Word版设计说明书1份

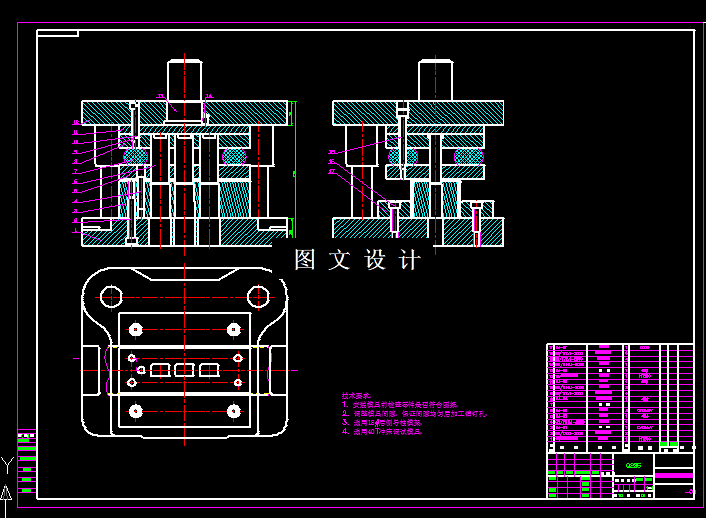

CAD版本图纸，共11张

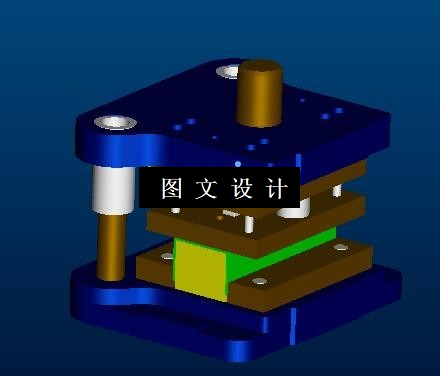

Proe三维图一套

摘要

PROE-U形钢冲三孔模具设计，包括装配图，零件图，设计计算，3D立体图。 该零件材料为合金结构钢，Q235钢，普通碳素结构钢，该材料具有良好的冲裁性能，产品结构简单,产品弯曲宽度B=60 ,产品中间有个三角形孔，孔四周无弯曲、拉伸等形状，所以无需考虑孔在冲压或者弯曲时有变形。从产品形状看，产品需要弯曲，冲孔两个工序完成，型材都是直接加工到尺寸，所以U形这个形状不需要考虑，只需要设计冲孔模，考虑到一个产品上多个孔，如果都一次冲压，模具很大，所以可以采用接冲的方法，一次只冲其中3个，每两个孔中心距离为30，孔的长度为22，所以孔边与孔边的距离为30-22=8，远超过2t=4mm，最小壁厚为4mm。工件的尺寸全部为自由公差，可看作IT14级，尺寸精度较低，普通冲裁完全能满足要求。
