KF1924-异形垫片正装落料模具设计 下载积分：100　资料编号： KF1924

作品包括:

Word版设计说明书1份

CAD版本图纸，共12张

摘要

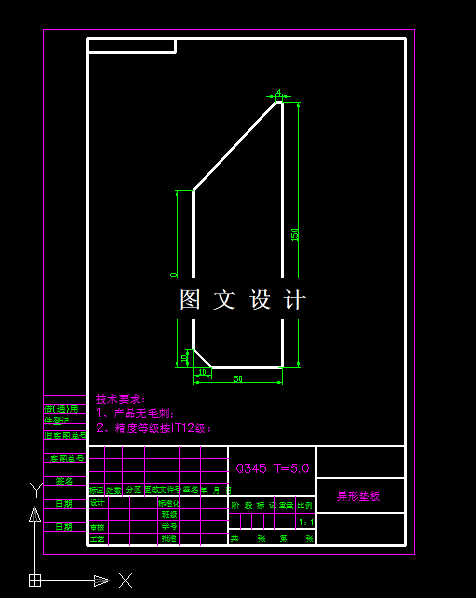

异形垫片正装落料模具设计，包括装配图，所有非标零件图。 此制件的形状看上去比较复杂，就一平板，从产品形状看，四周无R角，这样加工凹模时，凹模热处理后由于应力集中，很容易导致凹模开裂，所以设计模具时需要增加R角，方便设计模具，增加模具寿命。根据材料厚度5.0mm，建议增加R1-R2。由于产品一边尺寸只有4，如果过度R角大，这里形状就有明显变化，所以本次设计建议增加R0.5。
