KF1934-垫片倒装落料冲孔模具设计【含Proe三维图】 下载积分：160　资料编号： KF1934

作品包括:

Word版设计说明书1份

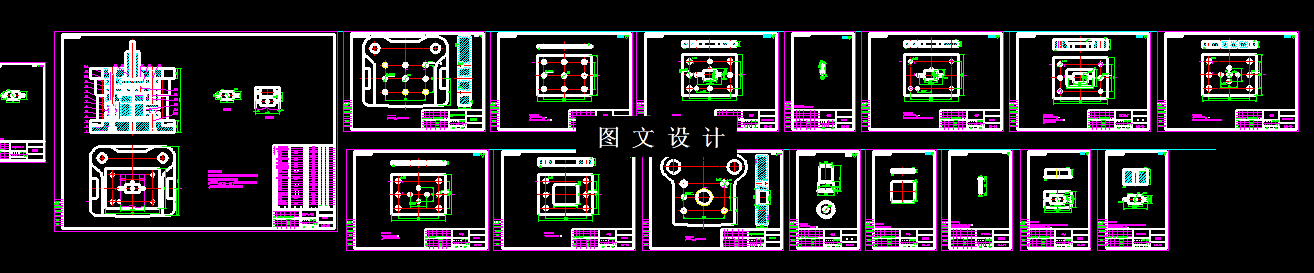

CAD版本图纸，共17张

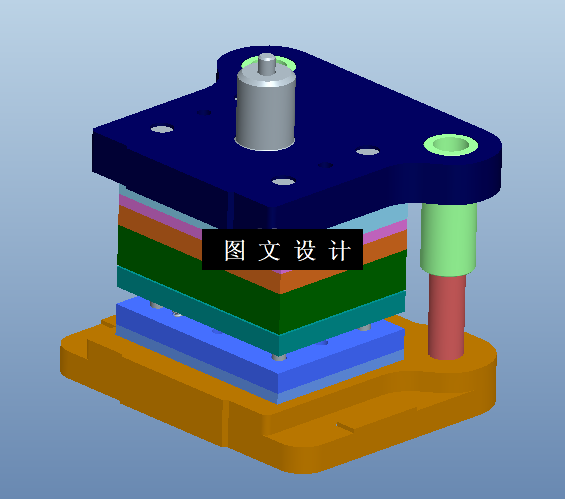

Proe三维图一套

摘要

垫片倒装落料冲孔模具设计，包括装配图，非标零件图，3D立体图。 由零件图可知，产品为类似矩形落料，圆孔冲孔。产品形状简单，基本对称，无狭槽，四周无倒角，所以在设计模具时，为防止凹模热处理应力集中导致开裂，在设计模具时尖角处需要增加过渡R角，本次设计根据材料厚度及材质，选择R0.5。孔与孔之间，孔于零件边缘之间最小距离C满足C>1.5t要求。
