KF1971-美工刀落料冲孔倒装复合模具设计 下载积分：100　资料编号： KF1971

作品包括:

Word版设计说明书1份

CAD版本图纸，共16张

摘要

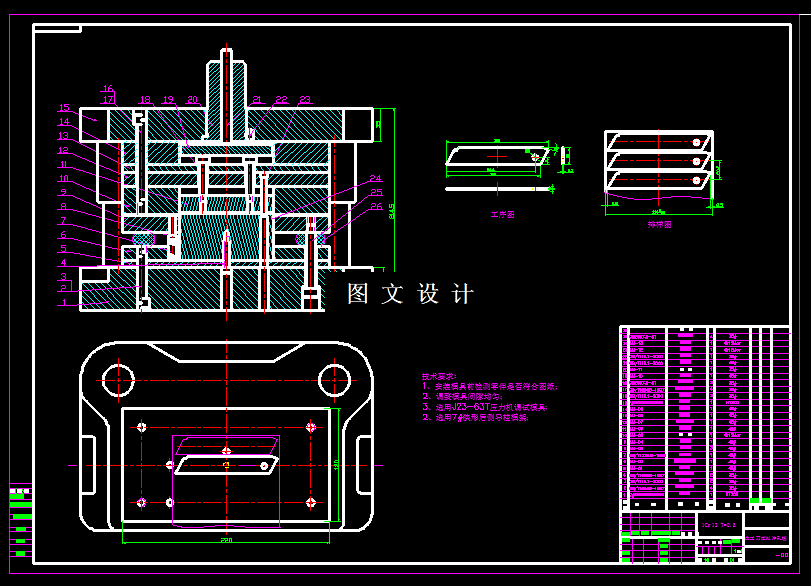

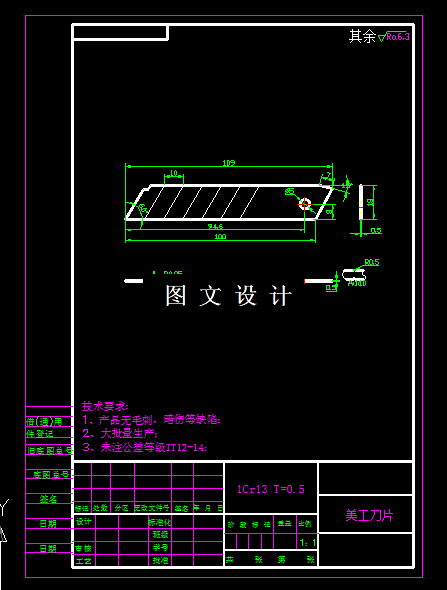

美工刀落料冲孔倒装复合模具设计，包括装配图，所有非标零件图。 该产品为常见的美工刀，外形不规则，中间有孔，产品一边是刃口，这个需要在后续磨加工实现，为了增长产品的使用寿命，产品刃口可以做成多截，这样尖角刃口处用钝了，可以截掉一段继续用，只是此形状增加了产品加工难度。根据形状分析，外形及孔可以采用模具落料冲孔模实现，刃口采用磨加工的方法，中间每段间隔的小齿采用插齿加工达到要求。
