KF2039-风扇传动带盘二次拉伸模具设计 下载积分：60　资料编号： KF2039

作品包括:

Word版设计说明书1份

CAD版本图纸，共4张

摘要

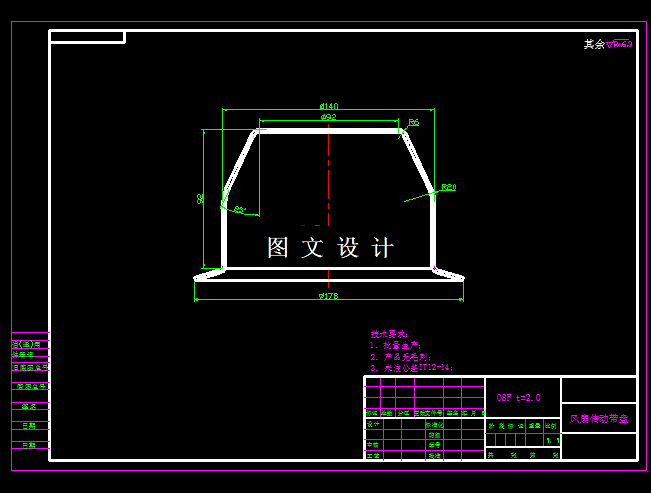

风扇传动带盘二次拉伸模具设计，包括装配图，3张非标零件图。 本次设计的课题形状，深拉伸件，一眼看上去是带凸缘的拉伸件，但是此工件的凸缘不规则，呈一定的角度，所以可采用圆筒形拉伸件，最后口部扩口实现，所以开始拉伸时可以按圆筒形件工艺计算，所以要计算最初的展开尺寸，毛坯直径，然后在第二次拉伸时锥度凸缘，并整形达到要求。
