N3940-太阳能发电装置设计【含SW三维图】 下载积分：160　资料编号： N3940

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

SW三维图一套

摘要

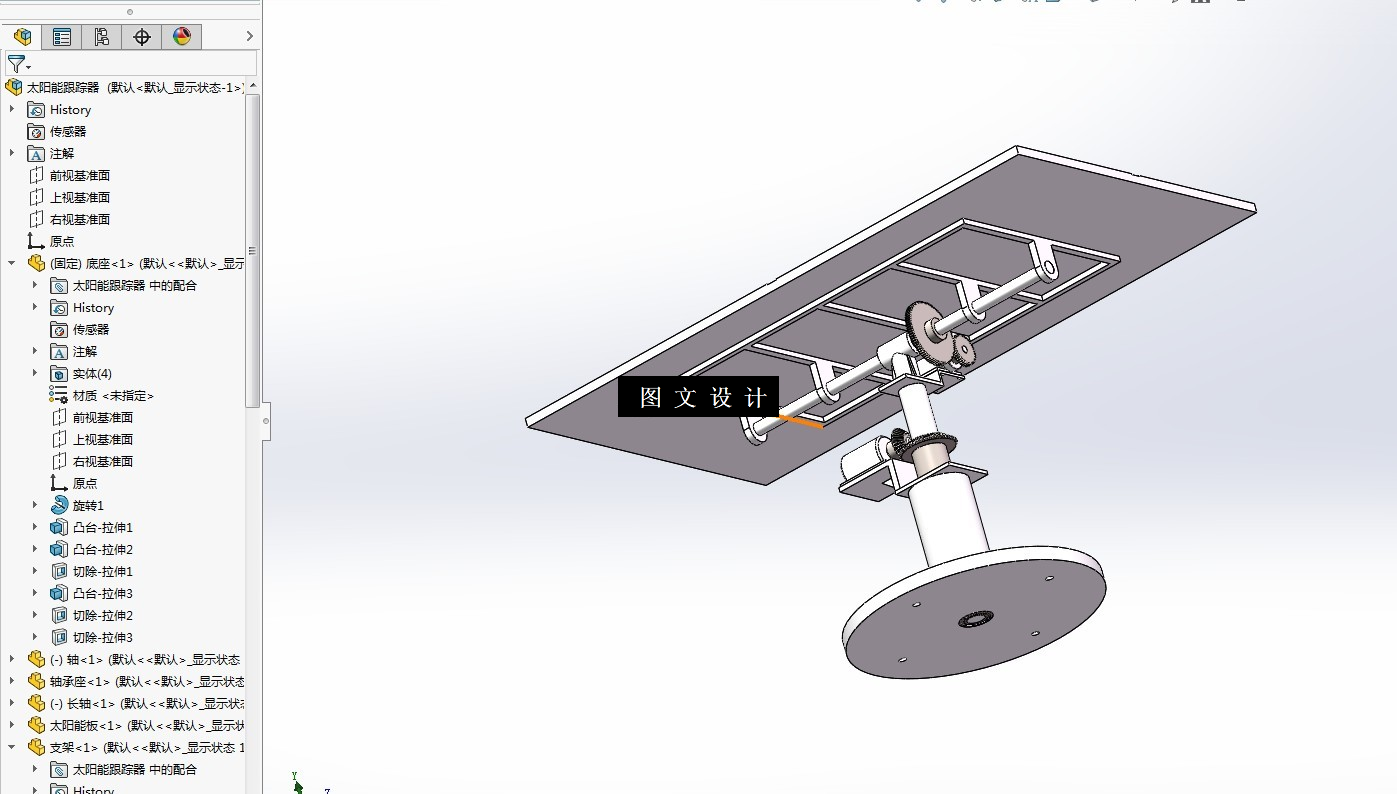

包含三维图，零件图加装配图，说明资料。优秀的设计。太阳能跟踪器的结构：大齿轮固定在底座上，主轴及其支撑轴承安装在底座上面(主轴相对于底座可以转动)，小齿轮与大齿轮啮合，小齿轮连接马达1的输出轴。马达1固定在转动架上，转动架以及支架固定安装在主轴上，接收器、马达2安装在支架上面(接收器相对于支架可以转动)，马达2的输出轴连接在接收器上。 跟踪器实现自动跟踪的原理：当太阳光线发生偏移的时候，控制部分发出控制信号驱动马达1带动小齿轮转动，由于大齿轮固定。使得小齿轮自转的同时围绕大齿轮转动，因此带动转动架以及固定在转动架上的主轴、支架以及接收器转动；同时控制信号驱动马达2带动接收器相对与支架转动，通过马达1、马达2的共同工作实现对太阳方位角和高度角的跟踪。系统特点：该跟踪机构结构简单，造价低。对于方位角的跟踪，利用齿轮副传动，能在使用功率较小的马达的同时传递足够大的动力，使用功率较小的马达降低了其能源成本和制造成本。整个跟踪器的结构紧凑，刚度较高。传动装置设置在转动架下。受到了较好的保护，提高了传动装置的寿命。
