N3962-绝缘带包带机结构设计【含SW三维图】 下载积分：100　资料编号： N3962

作品包括:

Word版设计说明书1份

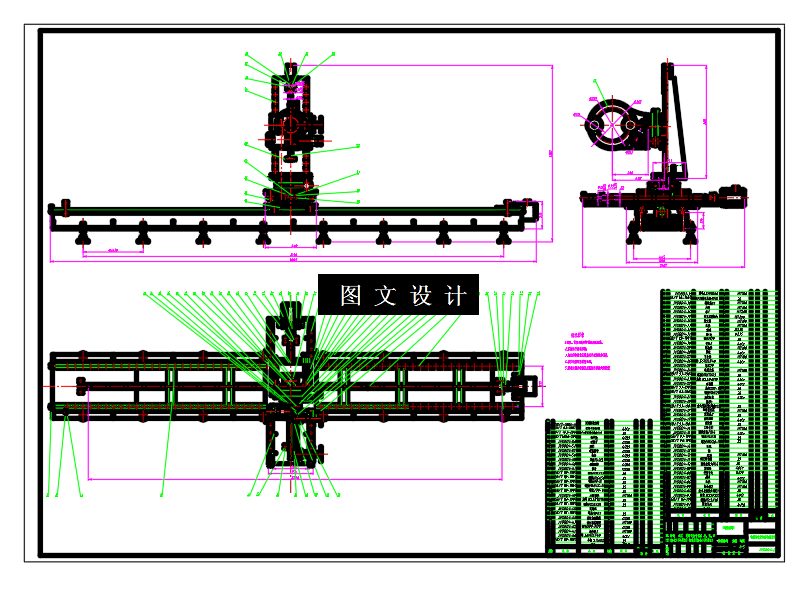

CAD版本图纸，共9张

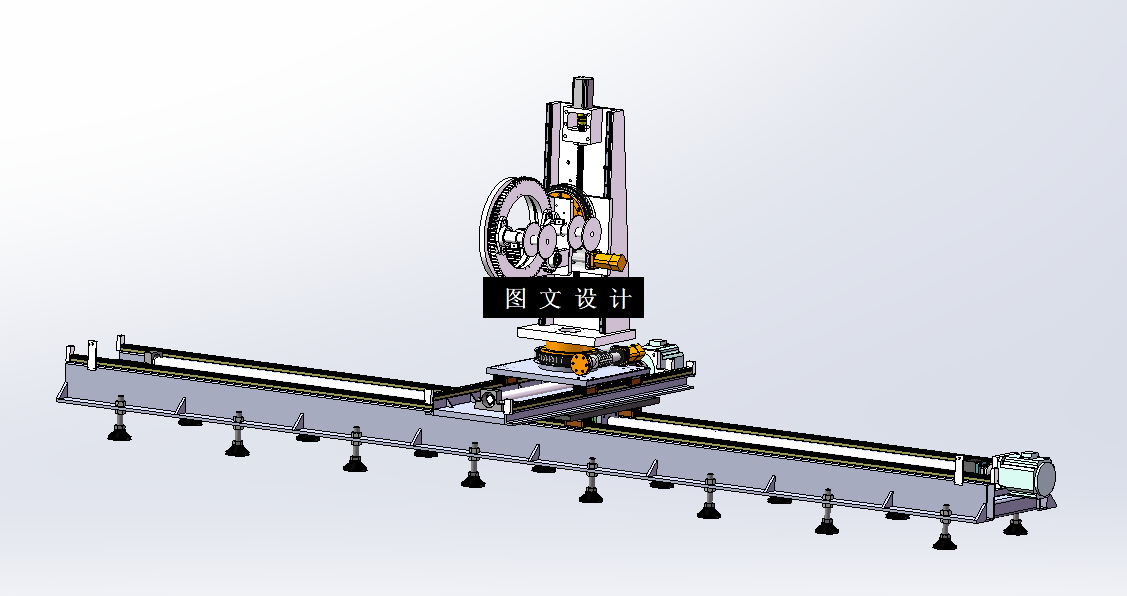

SW三维图一套

摘要

本文针对水轮发电机组和火力发电机组中线棒绝缘带的自动包扎问题，提出了一种全自动包带机的设计方案。随着大型发电机组需求量的激增，传统的人工包带方式已无法满足现代生产的需求。本文通过分析包带机的技术参数、运动轨迹、传动系统及关键零部件的设计计算，提出了一种双轴式包带机的设计方案。该设计采用滚珠丝杠、滚动导轨、齿轮传动等机构，实现了X、Y、Z三轴方向的精确运动控制，并通过蜗轮蜗杆传动实现了旋转和倾斜运动。通过对包带环、导轨、滚珠丝杠、驱动电机等关键部件的设计与校核，确保了设备的稳定性和包带质量。自动包带机设备X轴向包扎线棒的长度3米；设备X轴向总长度3.8米；设备Y轴向包扎线棒的总宽度0.68米；设备Y轴向的总宽度1.2米。
