N3969-XK2313-3数控定梁定柱龙门铣床纵向进给部件设计【含SW三维图】 下载积分：60　资料编号： N3969

作品包括:

Word版设计说明书1份

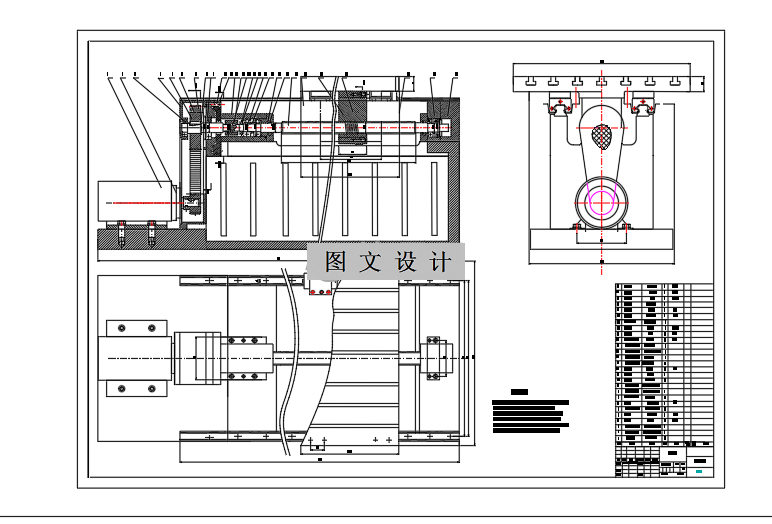

CAD版本图纸，共4张

SW三维图一套

摘要

XK2313-3数控定梁定柱龙门铣床纵向进给部件设计，主要技术参数： （1）工作台面积（宽 X 长）：1300X3000mm； （2）工作台 T 型槽9-22X130 （3）三向行程：3000/1500 /800mm （4）三向快速移动速度：10/10/10m/min； （5）工作台最大承重 kg：5000kg； （6）快速启动加速时间 s：0.3S； 工作台厚度：215mm 工作台重 量（kg）2650kg 定位精度：X0.02/1000 0.04/全程 Y0.02/1000 0.03/ 全 程； Z 0.02 重复定位精度0.01 （2）三向进给传动形式：均采用同步带减速滚珠丝杠传动形式，减速比推荐为 X（纵向）2、2.5 或 3（设计选择） （3）三向滚珠丝杠传动的运动组合形式：丝杠旋转和轴向固定，螺母移动。 （4）三向导轨：X、Y 向采用滚动导轨，Z 向采用矩形滑动+贴塑导轨结构。 （5）预计 X 向丝杠系统平均相对最大温升 2C。 （6）采用华中数控系统及其配套交流伺服电机，三轴控制三轴联动，主轴伺服 控制。 正向压力载荷近似分布
