N4001-树干绕绳机结构设计 下载积分：60　资料编号： N4001

作品包括:

Word版设计说明书1份

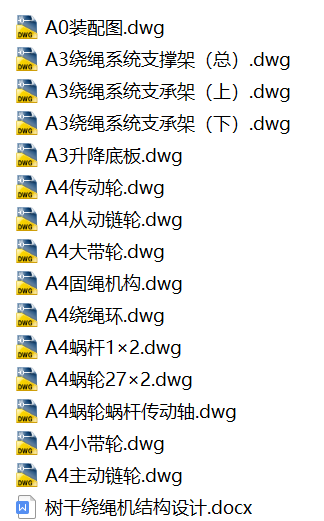

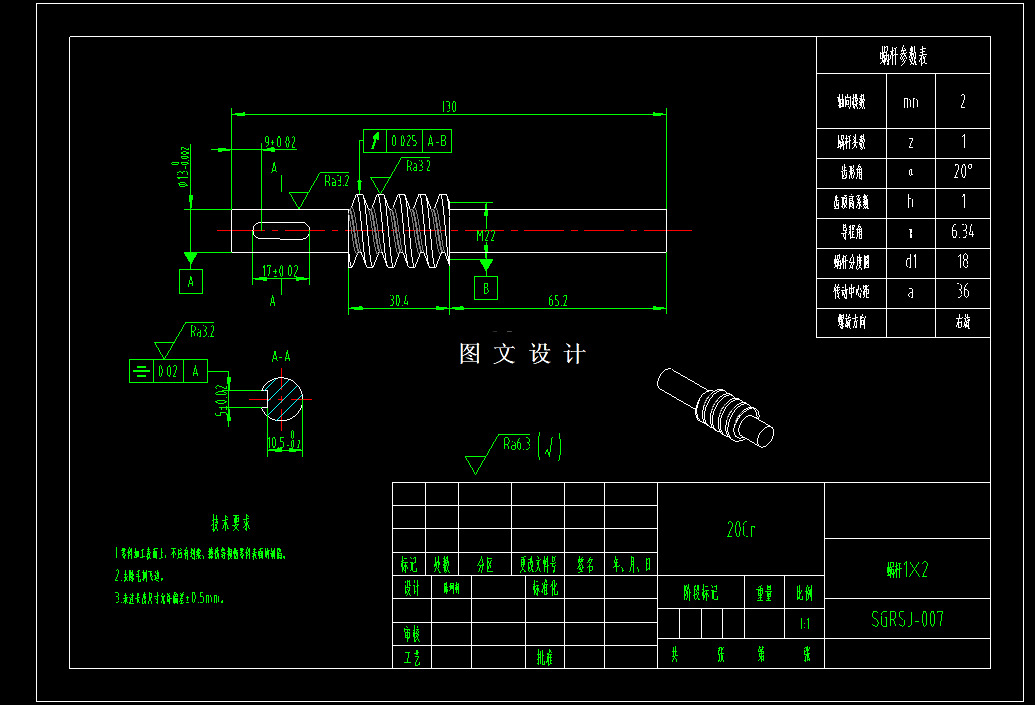

CAD版本图纸，共15张

摘要

本文主要聚焦于树干绕绳机械结构的设计与实现，整机主要由绕绳系统、升降系统、传动系统、机架等组成，其核心功能是针对直径范围在300mm以下的树干，可实现在距离地面高度于50mm至1m的工作区间内执行精确的绕绳作业。其中绕绳系统是将绳子固定在固绳机构上然后在通过蜗轮蜗杆传动、带传动、链传动和传动轮带动绕绳环转动，使其完成绕绳动作。升降系统主要是丝杆螺母传动，运用丝杆螺母的精确性，使其完成升降动作。
