N4010-番茄打浆机结构设计 下载积分：60　资料编号： N4010

作品包括:

Word版设计说明书1份

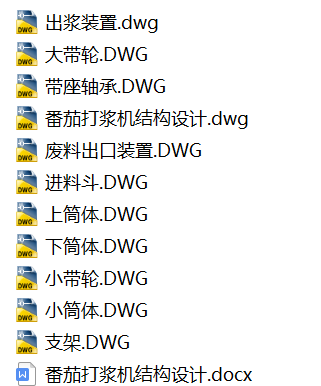

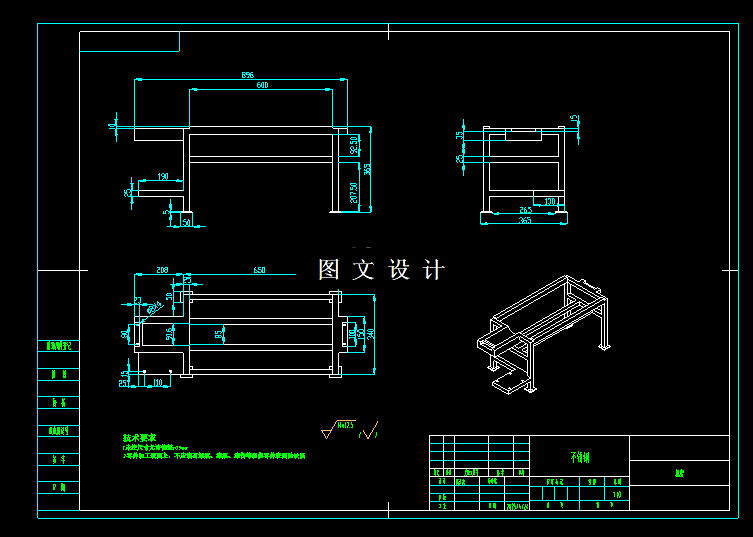

CAD版本图纸，共11张

摘要

本文主要聚焦于番茄打浆机械结构的设计与实现，打浆机以剪切式打浆作为打浆原理，主要结构包括喂入装置、粉碎装置、筛分装置、电机、传动装置及机架等。粉碎装置和筛分装置是整个机构的关键，粉碎装置主要由分割圈、刀片、上筒体、下筒体和调节杆组成。筛分装置主要由下筒体、筛网、出浆装置、废料出口装置。通电时电动机开始转动，通过皮带和带轮的传动使主轴开始转动。番茄从进料口进入落入小筒体，螺旋叶片在电机的反转作用下也跟着反转番茄往右移动经过分割圈使被切成八片形状差不多大小的番茄片，进入粉碎区域在刀片和杆子的破碎下果肉被打成浆汁番茄皮则是变为残渣，浆汁通过筛网流入出浆装置从出浆装置口被收集，残渣则通过废料出口装置被排出。
