N4032-具有90°转位功能的滚筒输送机构设计 下载积分：60　资料编号： N4032

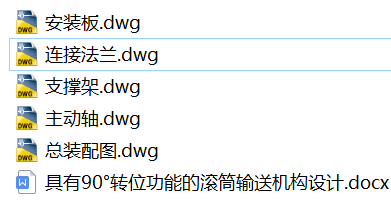

作品包括:

Word版设计说明书1份

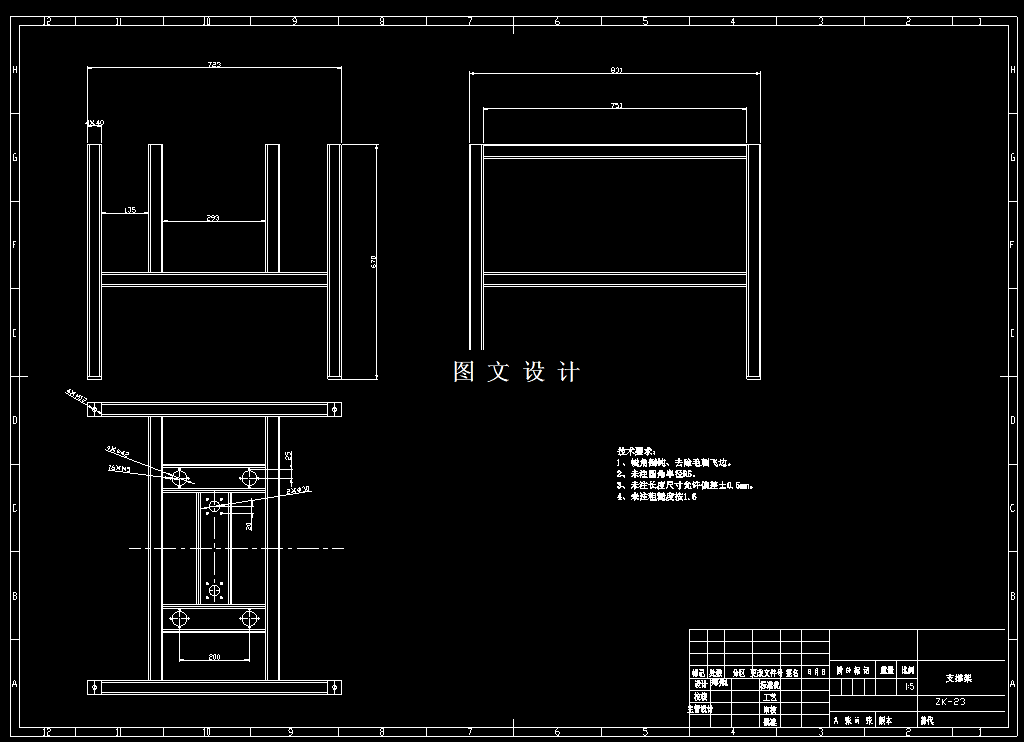

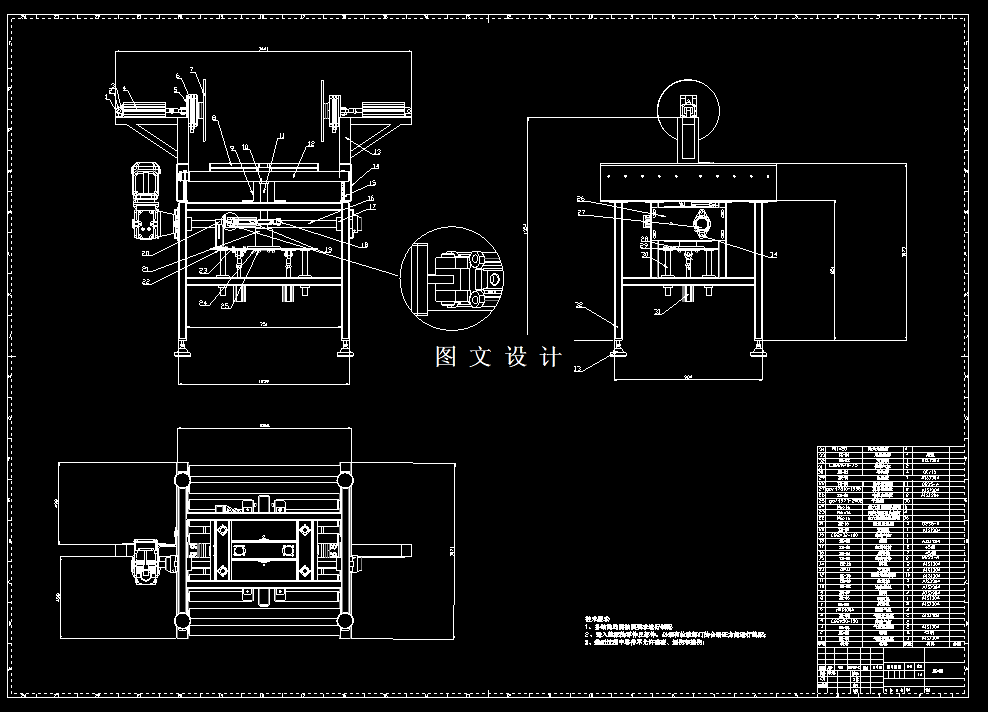

CAD版本图纸，共5张

摘要

滚筒输送机构作为现代工业生产中必不可少的重要组件，其核心功能在于高效、持续地进行物料搬运，进而加速各种工业流程的实施。本毕业设计主要进行对90度转位功能的实现进行研究，设计思路为在工件的输送过程中经常需要对其进行转位控制，以实现各种与姿态有关的作业。论文拟设计一种滚筒输送装置，驱动工件运动，到达位置时启动顶升及90°转位工件。动作实现的过程：转位功能分为90°水平翻转功能和90°垂直翻转功能，又将90°水平翻转功能分成顶升部分和旋转部分，将90°垂直翻转功能分成夹紧部分和翻转部分，各部分功能均由气缸进行实现。工作流程为当工件到达指定位置后，十字支撑架顶起工件至适当高度，支撑架接着水平旋转90°带动工件，接着将工件夹紧，十字支撑架落下以避免与工件在垂直翻转时发生干涉，旋转气缸旋转90°带动工件垂直翻转，最后松开工件，工件落回原处，随传送带运输。研究中进行了各种气缸计算选型各种零部件的计算。
