N4047-数控车床四工位刀架机械结构设计 下载积分：60　资料编号： N4047

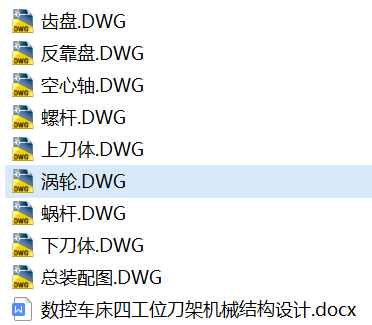

作品包括:

Word版设计说明书1份

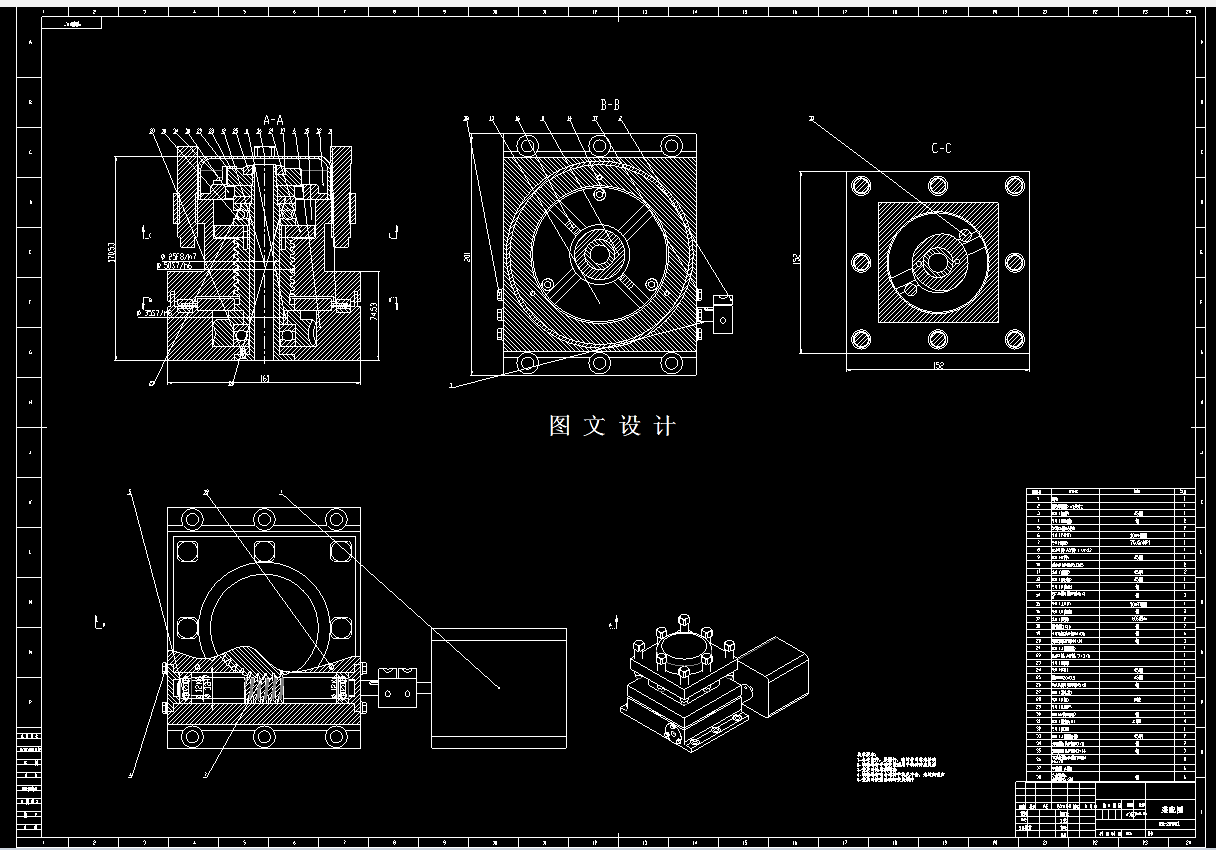

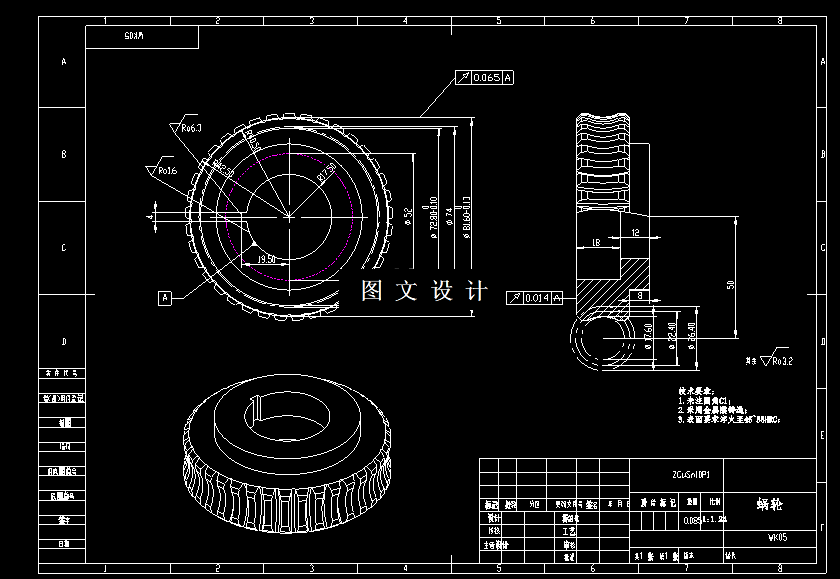

CAD版本图纸，共9张

摘要

本设计主要设计数控车床中四工位刀架的机械结构设计。四工位刀架根据刀架在数控车床上定位方式的不同，刀架可分立式刀架和卧式刀架两种形式，根据装载刀具数量的不同，数控车床刀架分别有四工位刀架、六工位刀架和八工位刀架等多种形式。本次毕业设计设计采用立式四工位。其中根据刀架机械定位方式的不同，数控车床的刀架又可分为端面齿盘定位型和三齿盘定位型等。其中端齿盘定位型刀架换刀时刀架先进行抬起，优点是其结构较简单，成本低，但其也有明显的缺点比如换刀速度较慢且密封性较差。本毕业设计采用端齿盘定位。四工位刀架设计主要包括刀架抬起，下降机构的设计、锁紧和精定位机构的设计和销定位机构的设计。整个换刀过程是由控制系统发信，使电机正转，通过蜗轮蜗杆传动从而带动螺杆转动，使上刀体抬起，齿盘脱离啮合后上刀体转动，通过销完成粗定位，随后控制系统控制电机反转使上刀体和齿盘重新啮合完成精定位。
