N4070-汽车起重机液压卷扬系统设计【含SW三维图】 下载积分：260　资料编号： N4070

作品包括:

Word版设计说明书1份

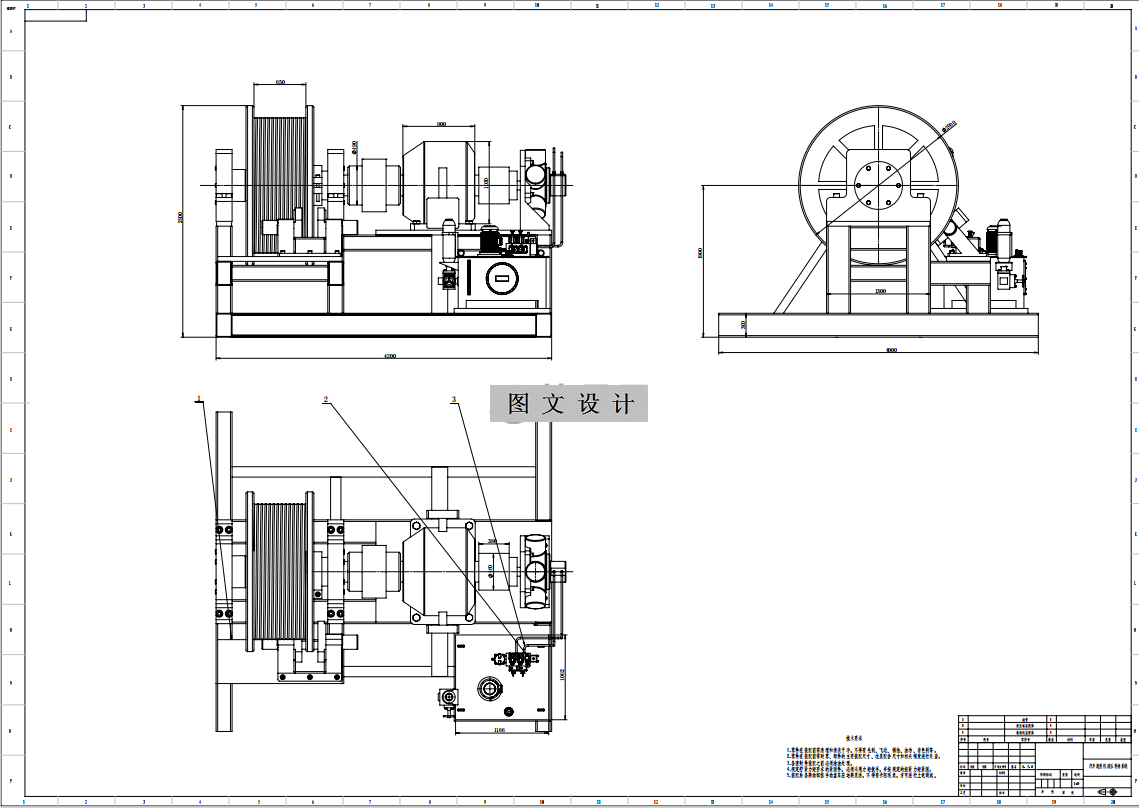

CAD版本图纸，共9张

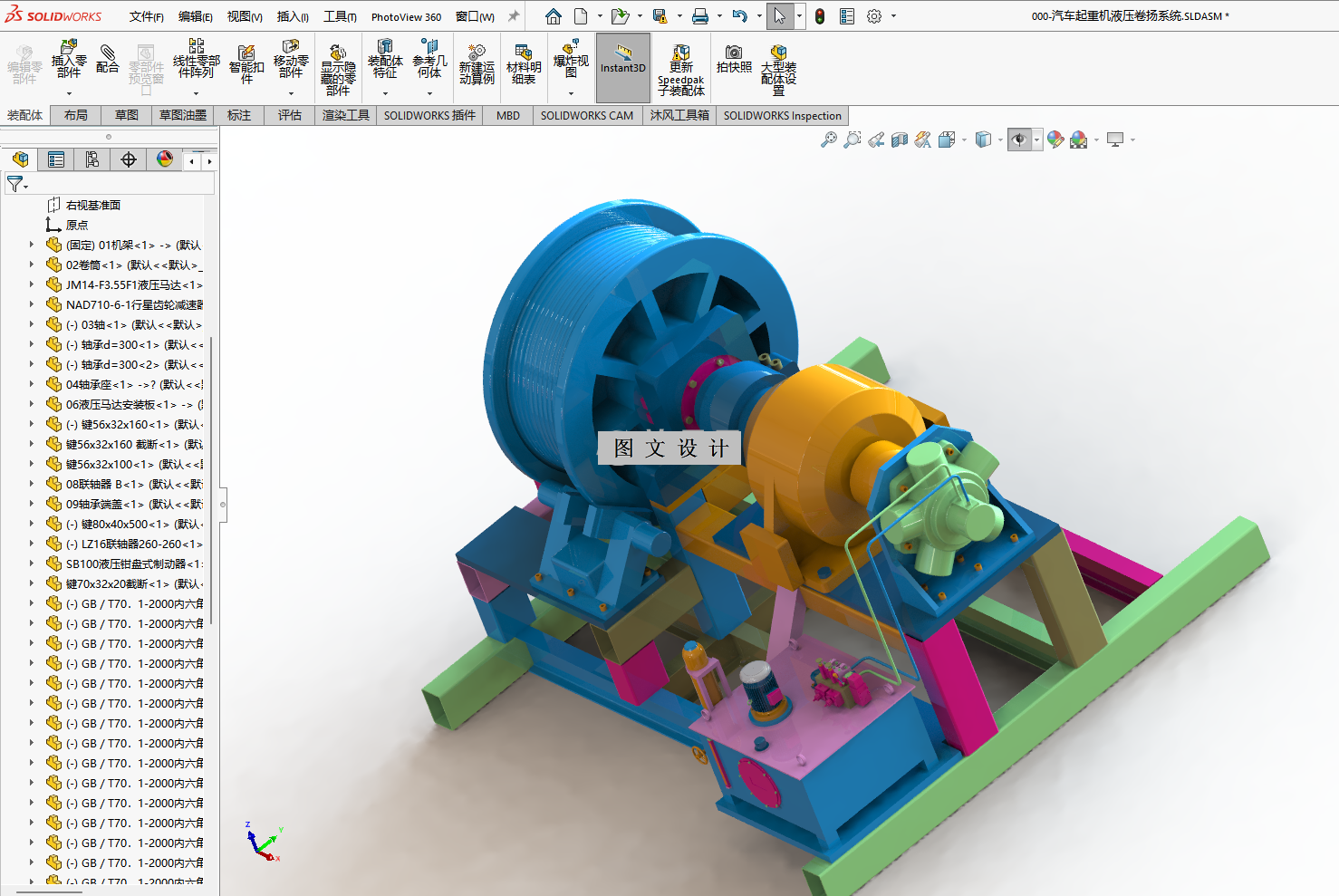

SW三维图一套

摘要

汽车起重机的液压卷扬系统的必要性也逐渐提高，因其涉及到工作效率及安全控制问题，传统的液压系统存在能耗大、精准度低、故障率高等问题。针对这些问题，设计提升液压卷扬系统的结构，以此来提高用能效率、控制精准及智能化，从而推动我国技术发展，促进我国工程机械产业的发展。 其中设计的内容涉及到对关键部件的选型，按照计算结果选择34mm的钢丝绳，满足设计的许可安全系数；选择2m×650mm的卷筒，提升缠绕速度和寿命；选取JM-16F5.0的液压马达，选择NAD710-6-1型的行星减速器；进行轴系强度计算，选用45钢，并正火处理以增加其性能，经计算得出最小轴径260mm即可满足所需的抗扭强度。 本文经过理论分析建立了一种高效率、高可靠性、智能化的液压卷扬装置。对我国起重机整机核心技术能力水平提升有理论指导和应用的借鉴意义，同时对行业绿色化、智能化的转型升级起到积极的作用。

关键词：汽车起重机；液压卷扬系统；卷筒
