N4078-汽车玻璃产线送料吸盘设计【含SW三维图】 下载积分：220　资料编号： N4078

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

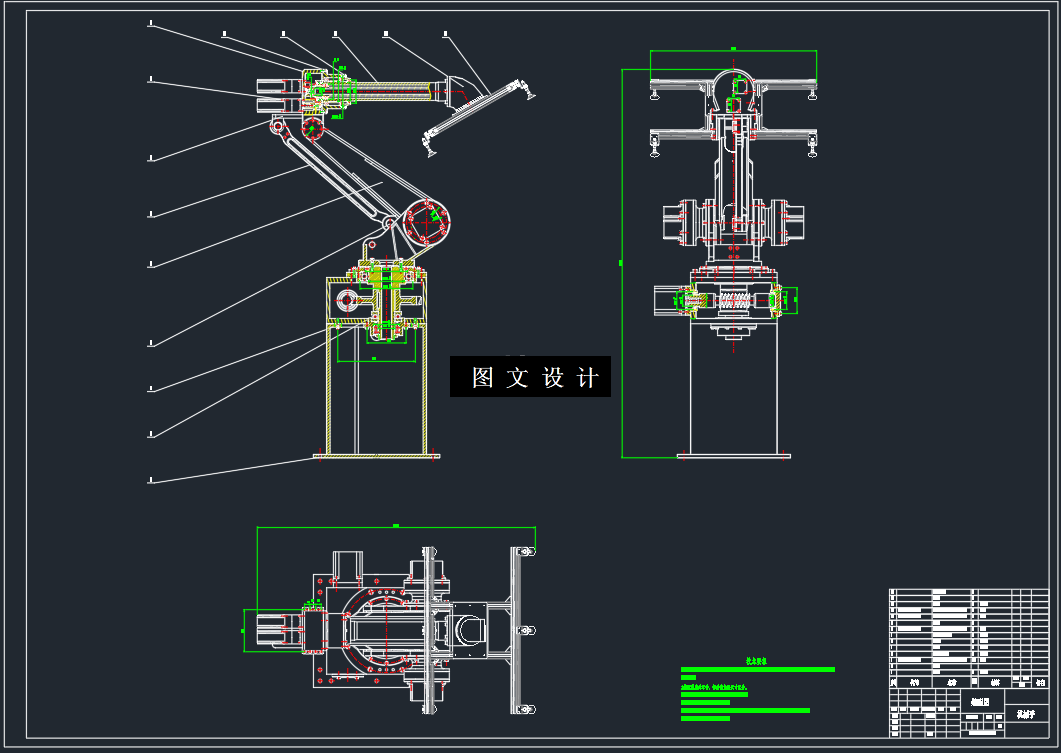

CAD版本图纸，共9张

SW三维图一套

摘要

本设计针对汽车玻璃自动化生产线中的送料需求，以福耀玻璃（苏州）有限公司生产的汽车玻璃为对象，设计了一款基于真空吸附原理的专用机械手送料吸盘系统。系统以单片最大尺寸2m×1.2m×0.0035m、重量40kg的玻璃为设计基准，通过集成机械结构、真空吸附机构、驱动系统及智能控制模块，实现了玻璃的精准抓取与高效转运。 机械主体骨架采用轻量化铝合金框架与高强度碳钢复合结构，确保在2m×1m运动区间内具备足够的刚度和抗扭性能。真空吸附机构由8个直径40mm的聚氨酯吸盘组成，采用两排对称式分布设计，结合真空发生器与负压传感器，实现吸附力的动态调节；针对玻璃边缘易漏气问题，提出吸盘边缘柔性密封结构优化方案，确保吸附稳定性。驱动系统选用伺服电机与气动元件协同控制模式，重复定位精度达±0.5mm。 经理论计算与实验验证，系统在真空度-60kPa工况下，吸盘组可提供超过400N的有效吸附力，安全系数达1.5倍以上，满足40kg负载需求。创新点包括模块化吸盘布局设计。本设计为汽车玻璃自动化生产提供了可靠解决方案，具有结构紧凑、运行稳定、兼容性强等特点。

关键词：汽车玻璃；吸盘机构；自动化
