N4089-磁场辅助光固化3D打印机设计【含SW三维图】 下载积分：300　资料编号： N4089

作品包括:

Word版设计说明书1份

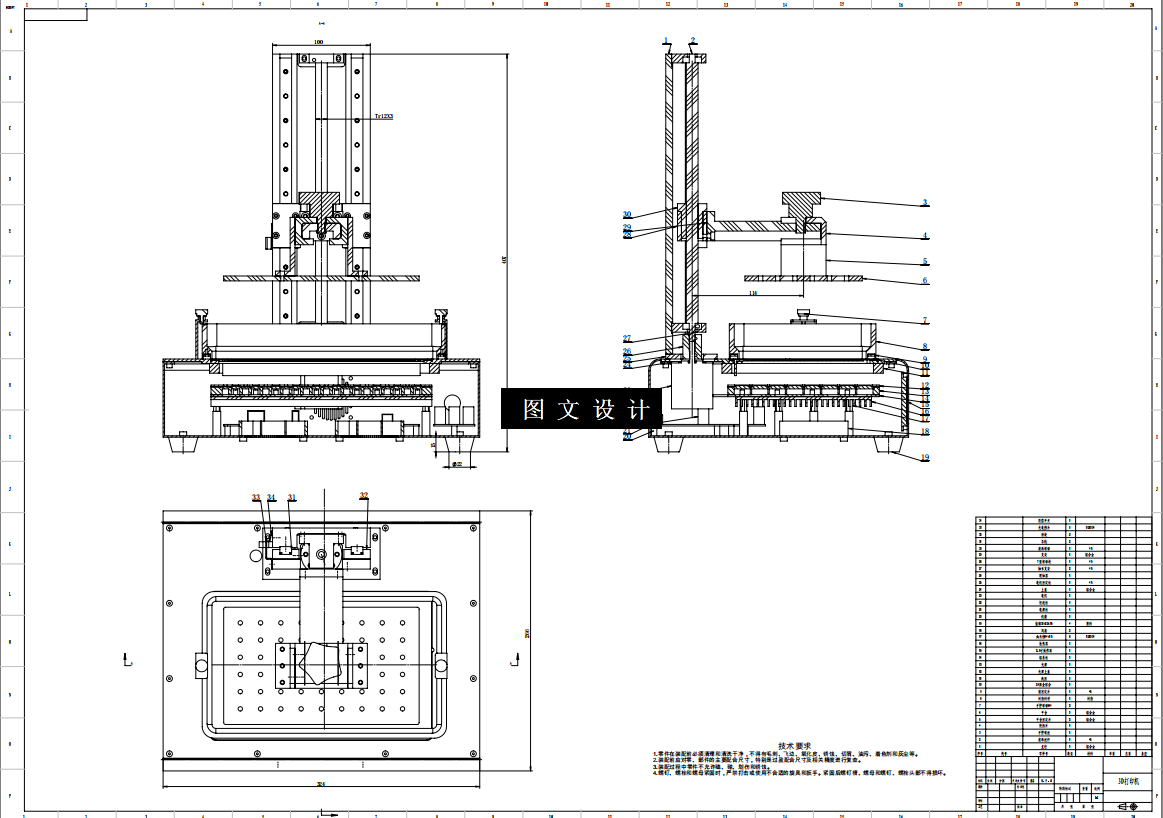

CAD版本图纸，共8张

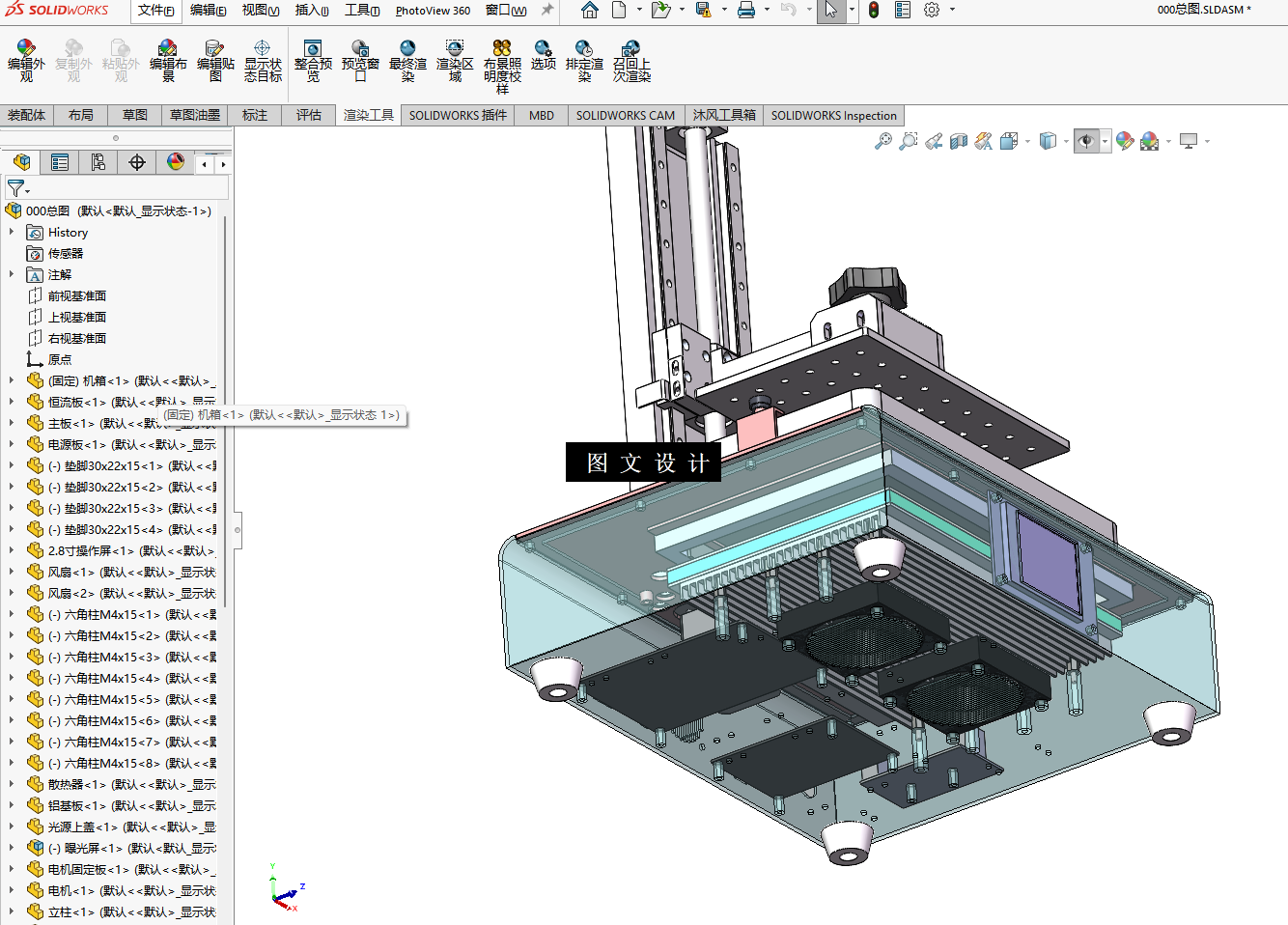

SW三维图一套

摘要

针对传统光固化3D打印技术存在的材料性能单一、结构各向同性等问题，本研究提出一种集成磁场调控与高精度光固化协同的增材制造装备创新方案。通过多物理场耦合设计方法，开发了具备磁场辅助功能的垂直升降式光固化3D打印设备，实现了磁性复合材料的高效定向成型。设备采用模块化架构设计，包含机械运动、光学曝光、磁场调控、散热交互等核心子系统，重点突破磁场-光场时空协同控制、高精度运动定位及功能材料适配性等关键技术。 机械系统基于双立柱（7075铝合金）与滚珠丝杆（C7级精度）构建高刚性框架，Z轴重复定位精度达±5 μm，配合S型加减速算法实现0.1-80 mm/min无级调速。光学系统集成405 nm UV LED阵列与2K分辨率液晶屏，光强均匀性≥90%，支持256级灰度曝光。创新性引入永磁体（N52钕铁硼）与电磁复合调控模块，通过可调磁极支架实现0-0.5 T磁场强度及±15°倾角动态调节，结合T型螺母块与滚珠丝杆的机械耦合设计，有效控制磁性粒子在树脂中的梯度分布。散热系统采用铝基板-鳍片散热器-轴流风扇三级散热方案，确保光源在45℃以下稳定运行。设备配备2.8寸触控屏与快拆结构，支持磁场参数-曝光曲线的自定义匹配，满足生物医用支架、各向异性电子器件等场景的定制化需求。

 关键词：光固化3D打印；磁场调控；Z轴
