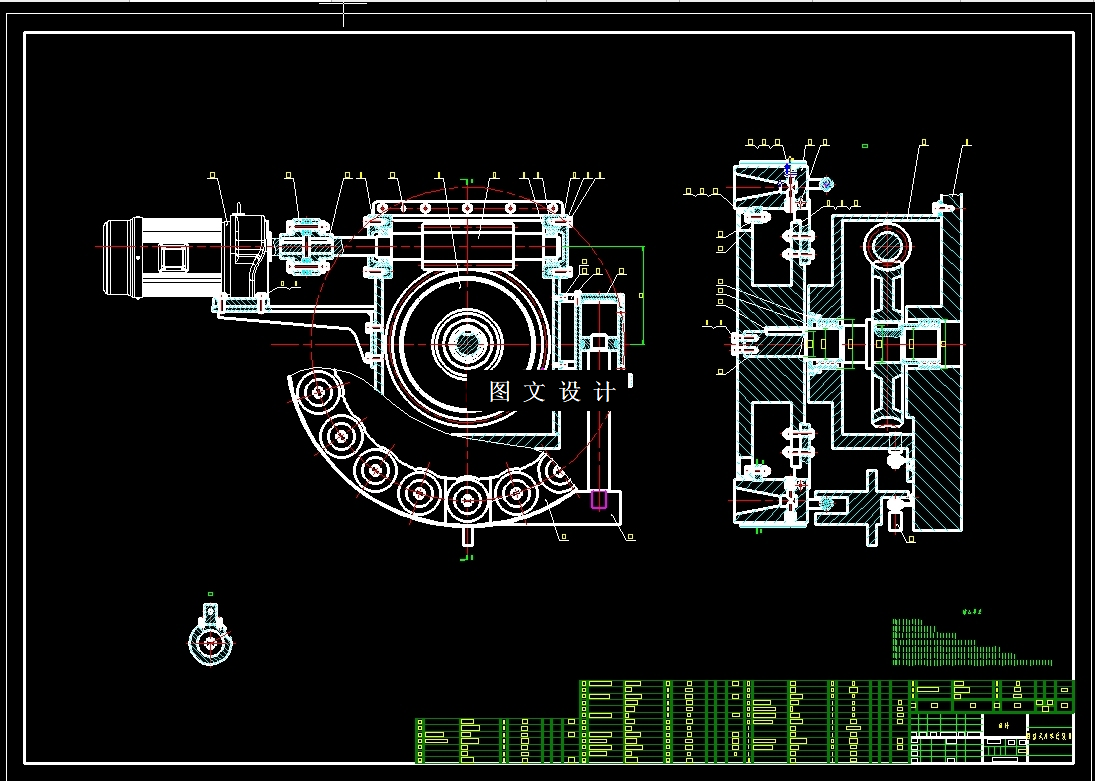

N4100-BT40圆盘式刀库结构设计【含SW三维图】 下载积分：240　资料编号： N4100

作品包括:

Word版设计说明书1份

CAD版本图纸，共14张

SW三维图一套

摘要

文中设计了一种20把刀的BT40圆盘式刀库，对刀库的整体结构进行了设计，BT40圆盘式刀库的主要功能为：刀盘回转和倒刀。刀盘回转的动力部分采用了减速电机，传动部分采用为涡轮蜗杆传动，并对该装置中的蜗轮、蜗杆以及相关联的轴都进行了详细的计算校核，控制部分为刀库倒刀进行送刀，由液压油缸和PLC控制完成。为了更加精准的研究，还用solidworks绘制了完整的BT40圆盘式刀库结构三维模型，并绘制了详细的二维图纸。

 关键词：加工中心，刀库，蜗轮蜗杆，Solidworks，PLC。
