N4132-轧线轧钢飞剪剪切机设计【含SW三维图】 下载积分：320　资料编号： N4132

作品包括:

Word版设计说明书1份

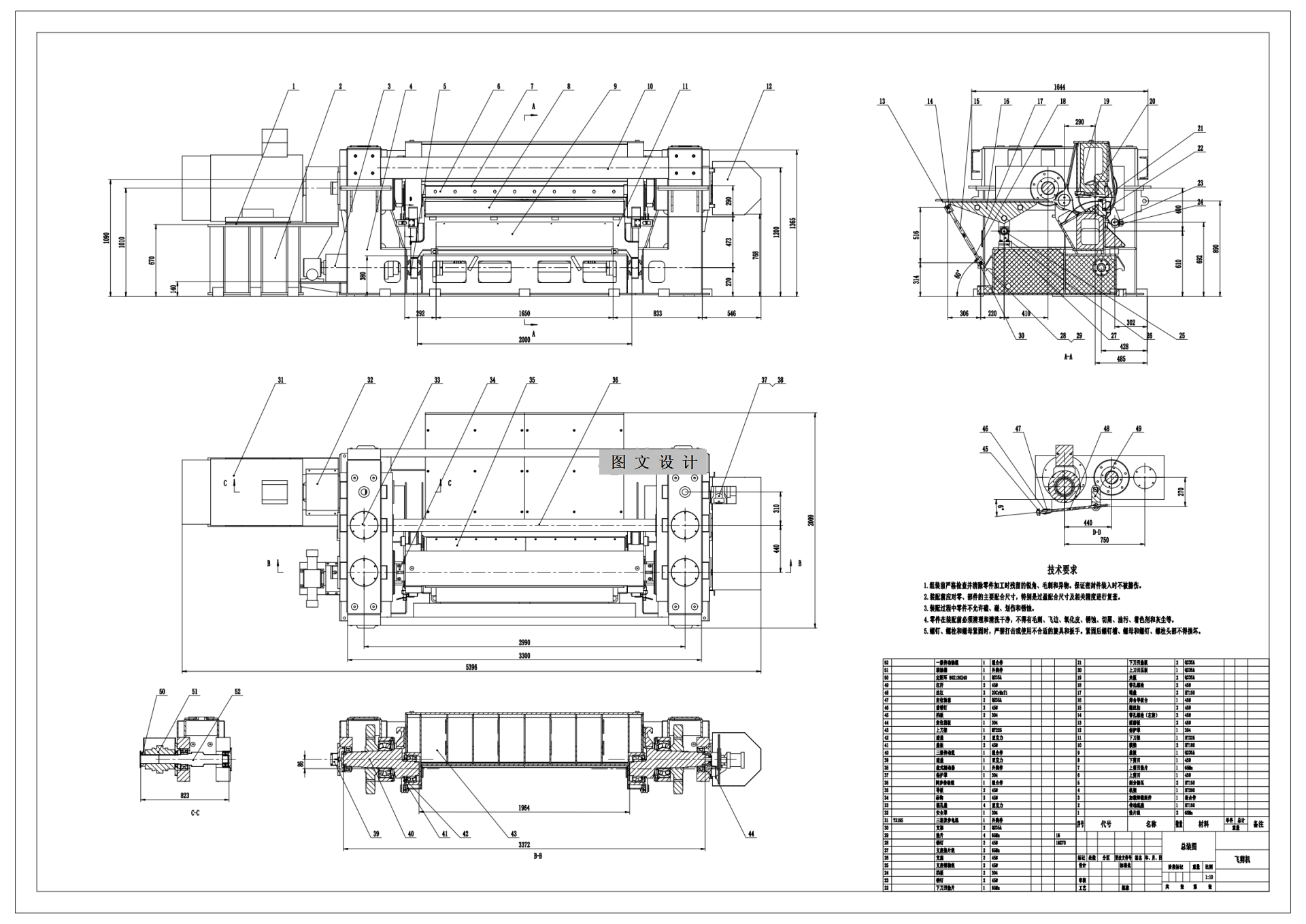

CAD版本图纸，共14张

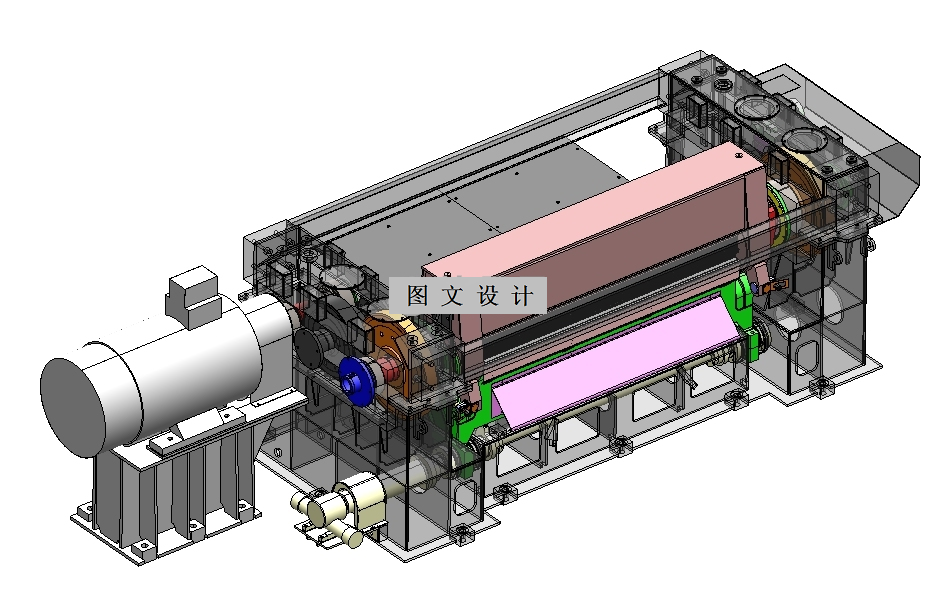

SW三维图一套

摘要

随着现代化连轧技术的不断发展，热连轧生产中飞剪机起着越来越重要的作用，对飞剪功能精度的要求也越来越高，这关系到产品的质量、轧制节奏及生产成本。因此，一种结构简单、重量轻、成本低、功能齐全、使用简单可靠的飞剪机对整条轧线来说都是非常重要的。 在进行结构设计之前，首先了解飞剪技术、飞剪机的基本结构组成和应用情况，分析飞剪机的结构特点，提出了具体的设计要求，掌握剪切过程中的具体工作形式，并巩固《机械原理》《机械设计》的基础知识，掌握齿轮传动的设计计算、强度校核等，掌握Solidworks软件的建模方法等。 拟定飞剪机的结构方案，完成飞剪机的机械结构设计计算及校核，包括驱动系统、传动系统、剪切装置、机架等及相关必要附件，同时对现有的机械结构提出了新的改善，将目前的新技术应用到本课题中，使对飞剪机更适合现在的工业作业环境。然后通过软件Solidworks完成三维模型的建立，在参数优化的基础上对其绘制二维Auto CAD图纸，本文的研究成果对于飞剪机的设计具有一定的参考价值。
