N4136-带式输送机防跑偏托辊组装置设计【含SW三维图】 下载积分：200　资料编号： N4136

作品包括:

Word版设计说明书1份

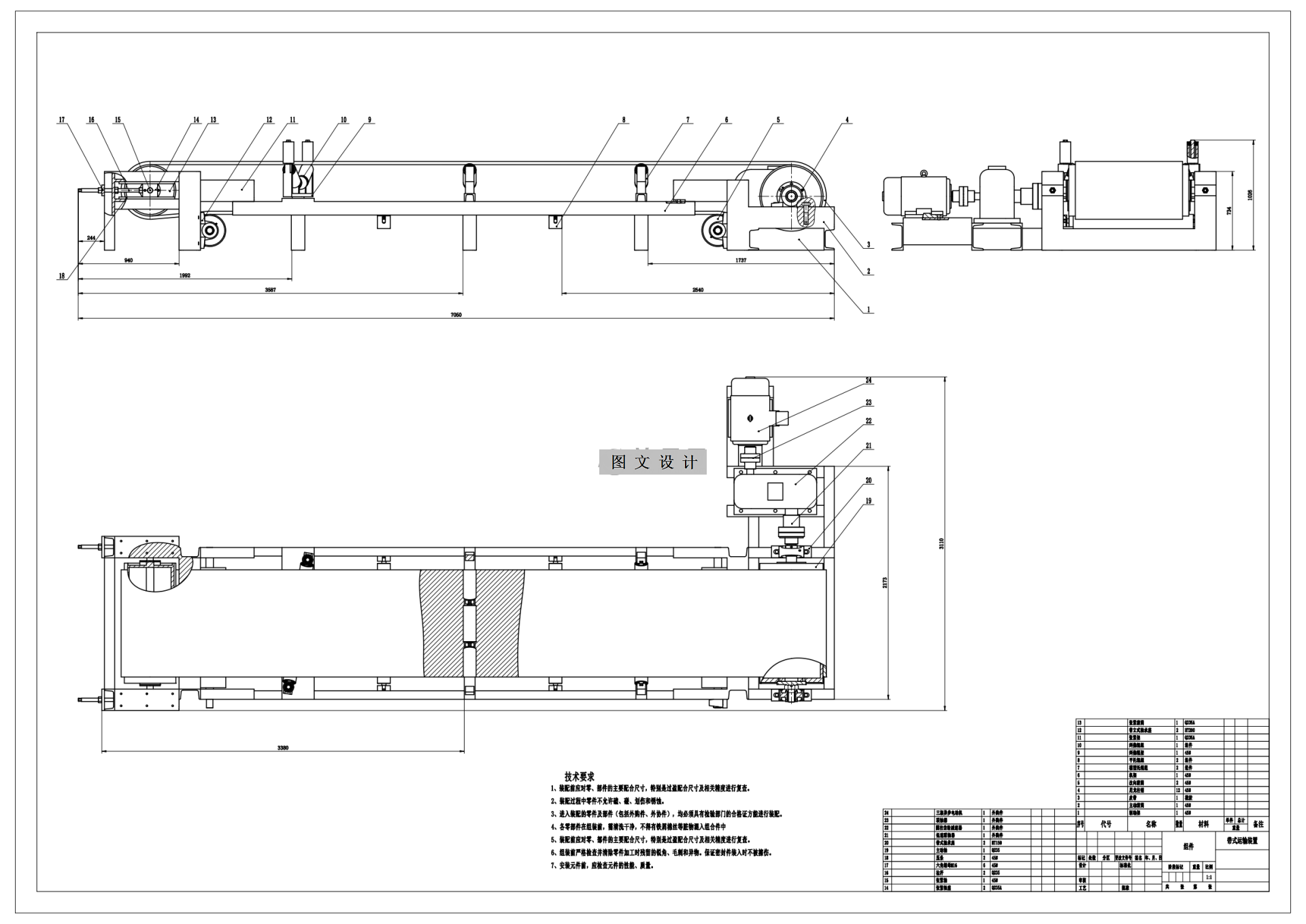

CAD版本图纸，共13张

SW三维图一套

摘要

在现代化矿井中，无论是综采还是掘进过程的运输大多是利用皮带运输，而皮带跑偏是柔性输送设备的一种通病，一般会造成撒料、脱轨，严重时会造成皮带撕裂、刮破，致使皮带报废，造成皮带机系统的瘫痪。由于井下输送机系统所处的环境相对恶劣，运输距离长，需要皮带长时间不跑偏，并稳定可靠运行，保障正常的安全生产。 查阅文献，对带式输送机防跑偏装置的研究背景进行分析，以带式输送机防跑偏装置的结构设计为宗旨，分析目前所使用的带式输送机防跑偏装置所存在的问题与矛盾，确定带式输送机防跑偏装置整体方案、总体结构设计以及各个零部件设计。 根据不同工作环境下，对带式输送机防跑偏装置进行工况分析，描述带式输送机防跑偏装置基本组成及特点。完成带式输送机防跑偏装置结构设计，设计带式输送机防跑偏装置主体结构，并对其进行强度校核。包括电机选型计算、辊筒选型计算、传动装置等，并对选型计算进行了总结，有一定的实用价值，后通过Solidworks软件建模和AutoCAD软件进行二维绘图。
