N4154-可在线调整间隙的彩钢板覆膜机设计【含SW三维图】 下载积分：60　资料编号： N4154

作品包括:

Word版设计说明书1份

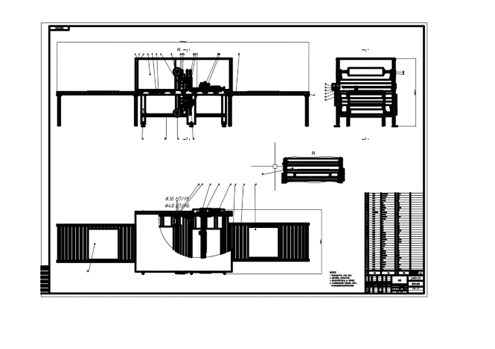

CAD版本图纸，共7张

SW三维图一套

摘要

整机由放卷机构、覆膜机构、间距调整机构、加热机构、收卷机构及电气系统组成，放卷及收卷机构均采用恒张力实现膜材的平缓输送；覆膜机构采用上下辊热压机构实现膜材与彩钢板的贴合；间距调整机构采用步进电机带动滚珠丝杠，并与PID控制算法实现准确调整；电气控制系统选用PLC与人机界面，实现控制参数设定与自动控制；部分关键零部件传动系统的各传动部件同步带、齿轮以及滚珠丝杠的计算与校核，最终确定了设备稳定可靠的传动机构；滚珠丝杠与滑动丝杠性能比较，分析了滚珠丝杠控制的精度及效率；切割装置的齿轮齿条传动及双导轨设置，为定长切割提供保障。

本文件为机械本科，包含三维二维及论文，三维为solidworks格式，二维为CAD，论文有1.8w字数。
