N4156-环琪异径三通注塑模具设计【含UG三维图】 下载积分：70　资料编号： N4156

作品包括:

Word版设计说明书1份

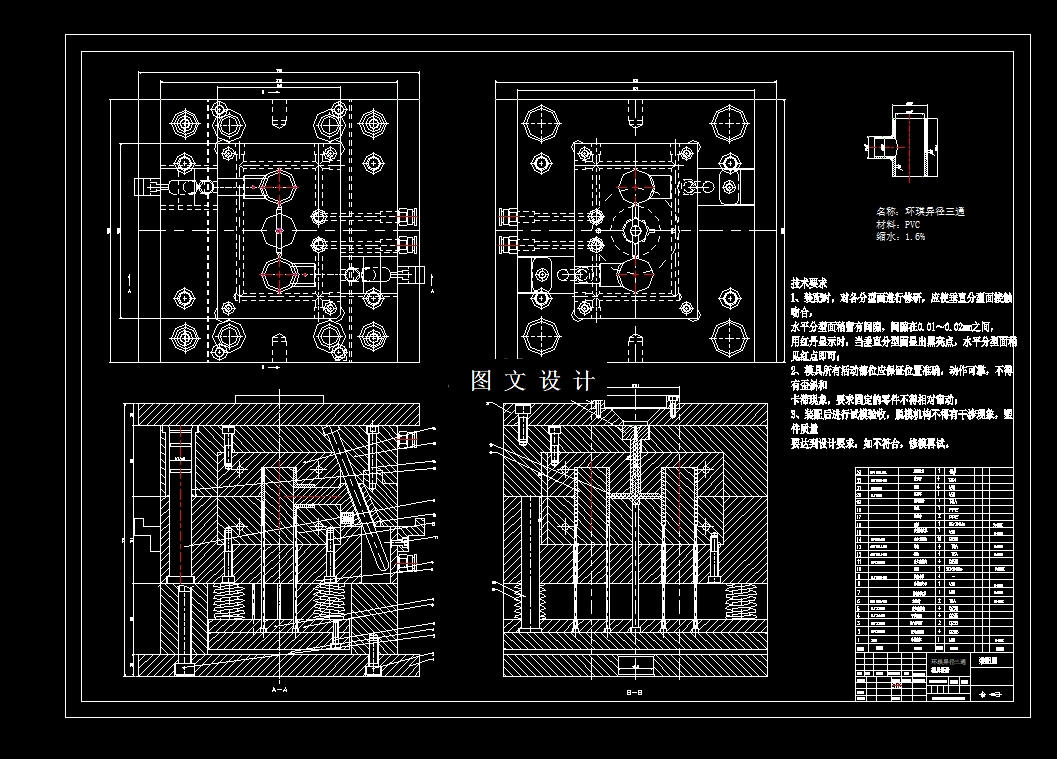

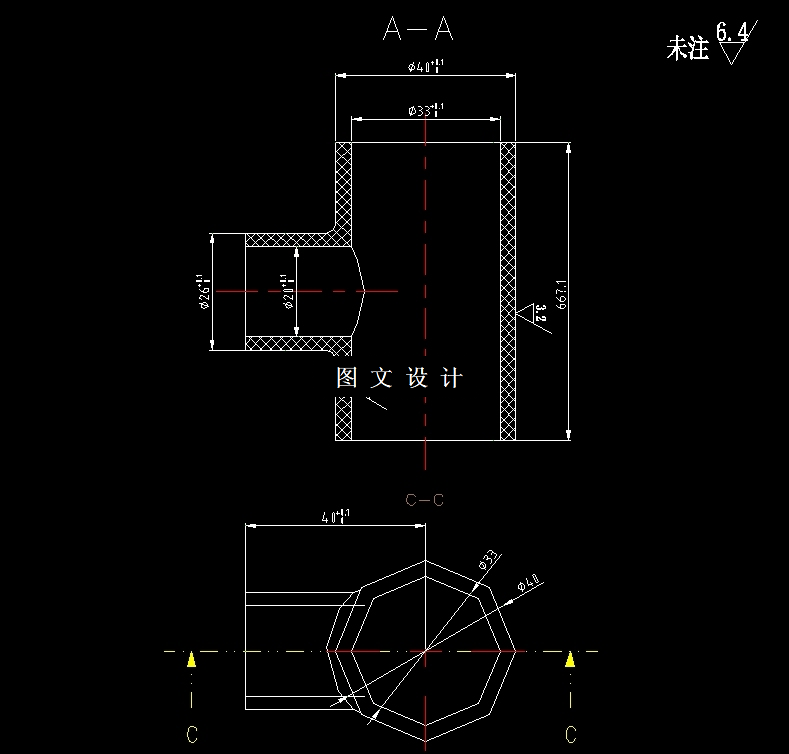

CAD版本图纸，共13张

UG三维图一套

摘要

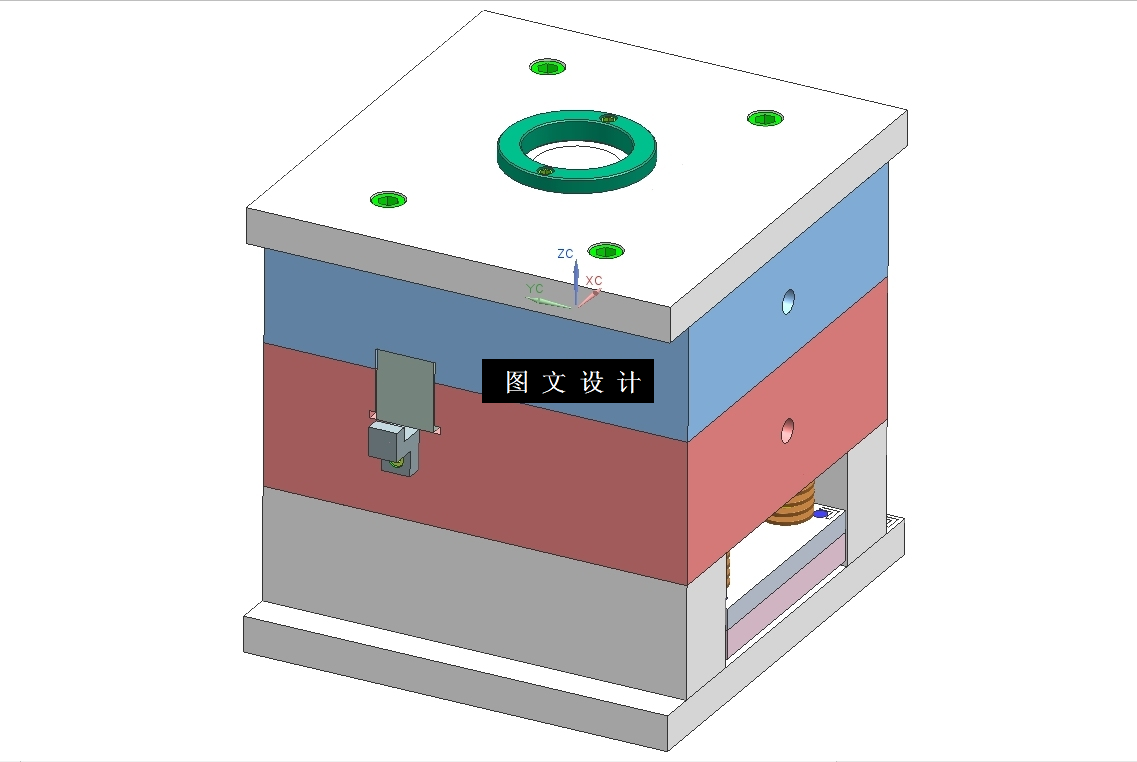

此设计为环琪异径三通注塑模具设计（17155），采用一模二腔，侧浇注口进行填充，提供三维（UG格式）+二维装配图1张及主要零件图12张+设计报告文档( 文档约1.5W字 39页)。本论文主要介绍了塑料环琪异径三通注射模具设计过程，通过对塑件进行工艺分析，确定了所采用塑料的工艺参数和所采用的成型设备，在本设计中，采用PVC塑料注射成型,成型方式为一模两腔,采用卧室注塑机为成型设备。根据注射模具的相关知识，利用UG软件对塑件进行了实体造型，选择合适的分型面进行三维分模，合理地设计成型零件。由于塑件有侧孔，这里采用斜销侧抽芯机构来成型。此外，从具体模具结构出发，对模具的浇注系统、成型部分的结构、脱模机构设计、冷却系统、注射机的选择以及校核，都有详细的设计说明，如此设计出的结构可确保模具在正常工作运行的前提下，保证了模具的工作寿命。
